熔融石英双凹透镜 - 熔融石英双凹透镜规格、应用、定制厂家

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	곡률 반지름(mm)
	필터링 재설정 25.4 12.7	필터링 재설정 F-200 F-150 F-100 F-75 F-50 F-30 F-25 F-12.7	필터링 재설정 3 4.4 3.6 3.8 2.6 5.3 2.8 2.7 3.7	필터링 재설정 3.8 5.3 6.1 6 7.5 12 3 3.1 3.2 4 6.7	필터링 재설정 -190.7 -143.4 -95.7 -71.9 -48 -29 -24.6 -95.5 -17.8 -24.2 -12.6
추가 매개변수+ 收回	25.4	F-200	3	3.8	-190.7
Φ25.4mm，F-200，용융 석영 쌍 오목 렌즈 제품 코드：PQu06E019 지름(mm)：25.4 초점 거리(mm)：F-200 중심 두께(mm)：3 가장자리 두께(mm)：3.8 설계 파장(μm)：0.355 곡률 반지름(mm)：-190.7 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-150	4.4	5.3	-143.4
Φ25.4mm，F-150，용융 석영 쌍 오목 렌즈 제품 코드：PQu06E016 지름(mm)：25.4 초점 거리(mm)：F-150 중심 두께(mm)：4.4 가장자리 두께(mm)：5.3 설계 파장(μm)：0.355 곡률 반지름(mm)：-143.4 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-100	3.6	5.3	-95.7
Φ25.4mm，F-100，용융 석영 쌍 오목 렌즈 제품 코드：PQu06E014 지름(mm)：25.4 초점 거리(mm)：F-100 중심 두께(mm)：3.6 가장자리 두께(mm)：5.3 설계 파장(μm)：0.355 곡률 반지름(mm)：-95.7 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-75	3.8	6.1	-71.9
Φ25.4mm，F-75，용융 석영 쌍 오목 렌즈 제품 코드：PQu06E011 지름(mm)：25.4 초점 거리(mm)：F-75 중심 두께(mm)：3.8 가장자리 두께(mm)：6.1 설계 파장(μm)：0.355 곡률 반지름(mm)：-71.9 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-50	2.6	6	-48
Φ25.4mm，F-50，용융 석영 쌍 오목 렌즈 제품 코드：PQu06E008 지름(mm)：25.4 초점 거리(mm)：F-50 중심 두께(mm)：2.6 가장자리 두께(mm)：6 설계 파장(μm)：0.355 곡률 반지름(mm)：-48 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-30	3	7.5	-29
Φ25.4mm，F-30，용융 석영 쌍 오목 렌즈 제품 코드：PQu06E006 지름(mm)：25.4 초점 거리(mm)：F-30 중심 두께(mm)：3 가장자리 두께(mm)：7.5 설계 파장(μm)：0.355 곡률 반지름(mm)：-29 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-25	5.3	12	-24.6
Φ25.4mm，F-25，용융 석영 쌍 오목 렌즈 제품 코드：PQu06E005 지름(mm)：25.4 초점 거리(mm)：F-25 중심 두께(mm)：5.3 가장자리 두께(mm)：12 설계 파장(μm)：0.355 곡률 반지름(mm)：-24.6 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-100	2.8	3	-95.5
Φ12.7mm，F-100，용융 석영 쌍 오목 렌즈 제품 코드：PQu06C012 지름(mm)：12.7 초점 거리(mm)：F-100 중심 두께(mm)：2.8 가장자리 두께(mm)：3 설계 파장(μm)：0.355 곡률 반지름(mm)：-95.5 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-75	2.7	3.1	-17.8
Φ12.7mm，F-75，용융 석영 쌍 오목 렌즈 제품 코드：PQu06C011 지름(mm)：12.7 초점 거리(mm)：F-75 중심 두께(mm)：2.7 가장자리 두께(mm)：3.1 설계 파장(μm)：0.355 곡률 반지름(mm)：-17.8 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-50	2.6	3.2	-48
Φ12.7mm，F-50，용융 석영 쌍 오목 렌즈 제품 코드：PQu06C010 지름(mm)：12.7 초점 거리(mm)：F-50 중심 두께(mm)：2.6 가장자리 두께(mm)：3.2 설계 파장(μm)：0.355 곡률 반지름(mm)：-48 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：용융 석영 Irregularity@632.8nm：λ/4 편심：3 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties

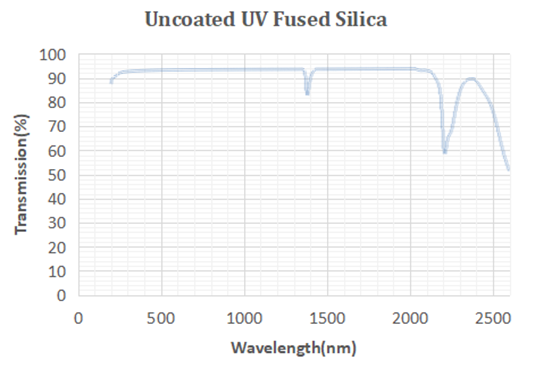

범위를 통해 Transmission Range	0.18-2.1μm
굴절률 Refractive index@0.5876μm	1.4585
물리적 특성 Physical Properties
밀도 Density[g/cm3]	2.21
융해점 Melting Point[deg C]	1900
열전도율 ThermalConductivity[W/(m×deg C)]	1.35
열팽창 계수 Thermal Expansion [deg C-1 ]	4.0*10-6
비열 용량 Specific Heat Capacity[J/(Kg*deg C ]	0.728*10-3
양씨 계량 Young's Modulus[GPa]	7.36
전단 계수 Shear Modulus[GPa]	3.14
포아송 계수 Poisson Coefficient	0.17
화학적 특성 Chemical Properties
용해도 Solubility	Insoluble
