  • 1064nm 진경
  • >1064nm 실리콘 렌즈

    • 1064nm 실리콘 렌즈

    1064nm 실리콘 렌즈는 무게가 가볍고 부피가 작으며 열 안정성이 좋고 기계 강도가 높은 장점을 가지고 있다.레이저, 망원경, 현미경, 스캐너 등에 적용됩니다.진경 스캐닝은 레이저 발사 장치에서 생성된 레이저 빔을 X축 진경에 먼저 입사한 후 반사를 거친 후 Y축 진경에 입사하여 Y축 진경의 2차 반사를 거치면 작업 평면에 투사하여 스캐닝 포인트를 형성할 수 있다.그런 다음 글래스 모터를 통해 X, Y 두 개의 스캐너 헤드로 구성된 빔 편전기의 편향을 이끌어 레이저 빔이 예정된 스캐닝 범위 내에서 이동하도록 함으로써 일정한 출력 밀도를 가진 레이저 초점점이 마커 재료에 영구적인 마커를 남기도록 한다. 즉 이미지의 스캐닝을 완료한다.각 빔 편전기에는 특수 제작된 반사 렌즈가 있는데, 두 렌즈의 서로 다른 편전 방식은 레이저가 서로 다른 도형을 스캔하여 서로 다른 모형을 인쇄할 수 있게 한다.반사막, 반사감소막, 려과막, 분광막, 편진막과 금속화 등 막계를 도금할수 있다.

    맞춤형으로 만들 거야 온라인 컨설팅
    • 가격
    • 청구서
    • 품질
    • 화물 기간
    • 물류
    • 납품
    • 교환품
    • 사용자 정의

    구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

    제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

    현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

    글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

    제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

    광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

    사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

    기술 매개변수

    재료 데이터

    투과율

    응용 분야

    관련 제품
      입사 빔 지름(mm) 치수(mm) X/Y유형 파장 광학 도금막 비교
      필터링

    재설정

    30 20 18 16 15 14 12 10 8
    		필터링

    재설정

    64*43*3.5 54*35*3.5 47*31*3 37*25.5*3 40*26*2.5 27*23*2.5 37.5*22.5*2.5 27*20*2.5 33.5*22*2.5 28*17*2.5 31*21.5*3 24*16*3 26*17*2 21*16.8*2 23.2*16*2 18.3*13*2 21*12.2*1.5 15.7*11*1.5
    		필터링

    재설정

    Y X
    		필터링

    재설정

    1064nm
    		필터링

    재설정

    유전체 필름

    추가 매개변수+ 收回 30 64*43*3.5 Y 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-30-Y

    제품 코드：SI-SM-1064-30-Y

    입사 빔 지름(mm)：30 치수(mm)：64*43*3.5 X/Y유형：Y 파장：1064nm 기지 재료：硅 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 30 54*35*3.5 X 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-30-X

    제품 코드：SI-SM-1064-30-X

    입사 빔 지름(mm)：30 치수(mm)：54*35*3.5 X/Y유형：X 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 20 47*31*3 Y 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-20-Y

    제품 코드：SI-SM-1064-20-Y

    입사 빔 지름(mm)：20 치수(mm)：47*31*3 X/Y유형：Y 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 20 37*25.5*3 X 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-20-X

    제품 코드：SI-SM-1064-20-X

    입사 빔 지름(mm)：20 치수(mm)：37*25.5*3 X/Y유형：X 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 18 40*26*2.5 Y 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-18-Y

    제품 코드：SI-SM-1064-18-Y

    입사 빔 지름(mm)：18 치수(mm)：40*26*2.5 X/Y유형：Y 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 18 27*23*2.5 X 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-18-X

    제품 코드：SI-SM-1064-18-X

    입사 빔 지름(mm)：18 치수(mm)：27*23*2.5 X/Y유형：X 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 16 37.5*22.5*2.5 Y 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-16-Y

    제품 코드：SI-SM-1064-16-Y

    입사 빔 지름(mm)：16 치수(mm)：37.5*22.5*2.5 X/Y유형：Y 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 16 27*20*2.5 X 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-16-X

    제품 코드：SI-SM-1064-16-X

    입사 빔 지름(mm)：16 치수(mm)：27*20*2.5 X/Y유형：X 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 15 33.5*22*2.5 Y 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-15-Y

    제품 코드：SI-SM-1064-15-Y

    입사 빔 지름(mm)：15 치수(mm)：33.5*22*2.5 X/Y유형：Y 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    추가 매개변수+ 收回 15 28*17*2.5 X 1064nm 유전체 필름

    규소 스캐닝 렌즈：SI-SM-1064-15-X

    제품 코드：SI-SM-1064-15-X

    입사 빔 지름(mm)：15 치수(mm)：28*17*2.5 X/Y유형：X 파장：1064nm 기지 재료：규소 길이 공차(mm)：+0.0/-0.1 너비 공차(mm)：+0.0/-0.1 두께 공차(mm)：+0.0/-0.05 서피스 마무리：60-40 광학 소자 면형：λ/2 광학 도금막：유전체 필름 통광 구경：90%
    加载更多
    재료 데이터시트 Material Data
    광학적 특성 Optical Propertie
    범위를 통해 Transmission Range1.2-15μm
    굴절률 Refractive Index3.41776%@10μm
    반사 손실 Reflection Loss46.1%@10μm
    구조 StructureSingle crystal,synthetic
    해리 표면 Cleavage Planes<111>
    물리적 특성 Physical Properties
    밀도 Density[g/cm3]2.33
    융해점 Melting Point [℃]1414
    열전도율 ThermalConductivity [W/(m×K)]163 @ 313K
    열팽창 계수 Thermal Expansion [10-6/K]2.6 @ 293K
    누씨경도 Knoop Hardness [kg/mm2]1100
    비열 용량 Specific Heat Capacity [J/(kg×K)]712.8
    유전 상수 Dielectric Constant13 @f= 9.37GHz
    양씨 계량 Young's Modulus (E) [GPa]130.91
    전단 계수 Shear Modulus(G) [GPa]79.92
    부피 계량 Bulk modulus(K) [GPa]101.97
    포아송 계수 Poisson Coefficient0.266
    화학적 특성 Chemical Properties
    용해도 Solubility / g/LNone
    분자량 Molecular Weight / g/mol28.09

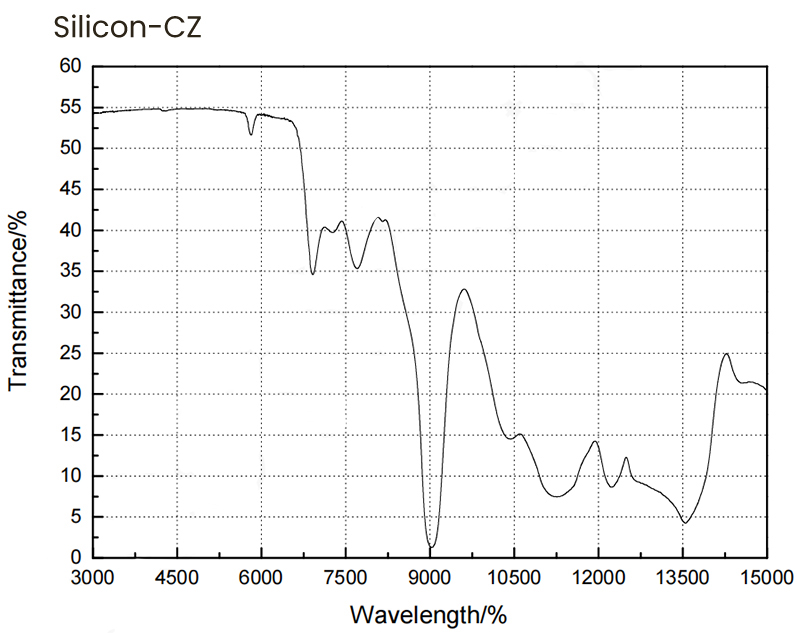

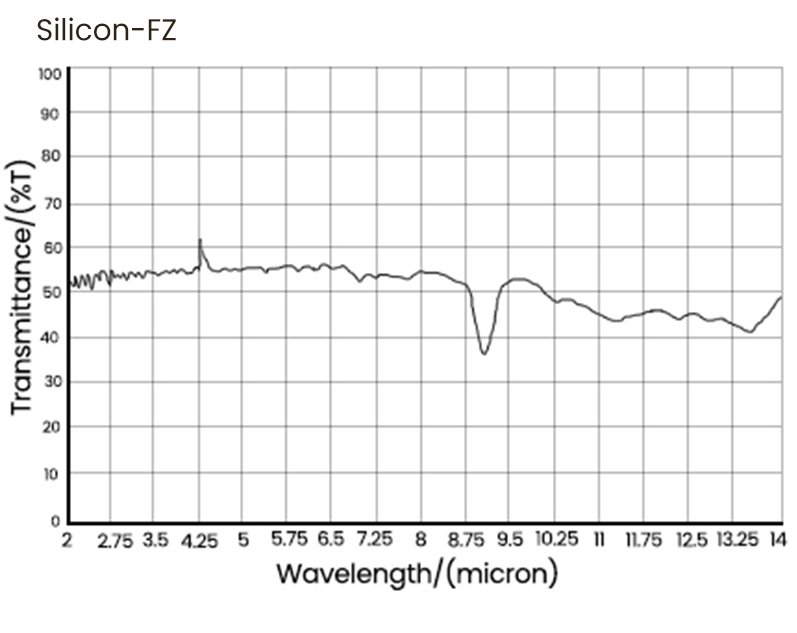

    직라규소 투과율 곡선（CZ）영역 용융 실리콘 투과율 곡선（FZ）
