셀렌화 아연 직각 프리즘

셀렌화 아연 직각 프리즘은 광로를 전환하거나 광학 시스템으로 만든 상을 90 ° 로 편향시키는 데 사용됩니다.특징은 비교적 높은 투광률을 갖고있어 자외선, 가시와 적외선분야에서 모두 량호한 투과률을 갖고있다.낮은 흡수율과 내열 충격성을 가지고 있어 고온 환경에서도 안정적인 광학 성능을 유지할 수 있다.셀렌화 아연 직각 프리즘은 일반적으로 비교적 큰 접촉 면적과 45 °, 90 ° 의 각도를 가지고 있어 설치하기 쉽고 기계 응력에 더 좋은 안정성과 강도를 가진다.

맞춤형으로 만들 거야 온라인 컨설팅

가격
청구서
품질
화물 기간
물류
납품
교환품
사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

	직각변(mm)	모서리 모따기(mm)	서피스 마무리	표면 정밀도
	필터링 재설정 50 45 40 35 30 25 20 15 12.5 10 5	필터링 재설정 70.7 63.6 56.6 49.5 42.4 35.4 28.3 21.2 17.5 14.1 7.07	필터링 재설정 60-40	필터링 재설정 λ/4@633nm
추가 매개변수+ 收回	50	70.7	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각변50mm，기울어진 가장자리70.7mm 제품 코드：PZePRM011 직각변(mm)：50 모서리 모따기(mm)：70.7 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	45	63.6	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면45mm，기울어진 가장자리63.6mm 제품 코드：PZePRM010 직각변(mm)：45 모서리 모따기(mm)：63.6 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	40	56.6	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면40mm，기울어진 가장자리56.6mm 제품 코드：PZePRM009 직각변(mm)：40 모서리 모따기(mm)：56.6 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	35	49.5	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면35mm，기울어진 가장자리49.5mm 제품 코드：PZePRM008 직각변(mm)：35 모서리 모따기(mm)：49.5 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	30	42.4	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면30mm，기울어진 가장자리42.4mm 제품 코드：PZePRM007 직각변(mm)：30 모서리 모따기(mm)：42.4 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	25	35.4	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면25mm，기울어진 가장자리35.4mm 제품 코드：PZePRM006 직각변(mm)：25 모서리 모따기(mm)：35.4 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	20	28.3	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면20mm，기울어진 가장자리28.3mm 제품 코드：PZePRM005 직각변(mm)：20 모서리 모따기(mm)：28.3 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	15	21.2	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면15mm，기울어진 가장자리21.2mm 제품 코드：PZePRM004 직각변(mm)：15 모서리 모따기(mm)：21.2 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	12.5	17.5	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면12.5mm，기울어진 가장자리17.5mm 제품 코드：PZePRM003 직각변(mm)：12.5 모서리 모따기(mm)：17.5 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막
추가 매개변수+ 收回	10	14.1	60-40	λ/4@633nm
셀렌화 아연 직각 프리즘，직각면10mm，기울어진 가장자리14.1mm 제품 코드：PZePRM002 직각변(mm)：10 모서리 모따기(mm)：14.1 서피스 마무리：60-40 치수 공차(mm)：±0.1 각도 공차：±1° 기지 재료：셀렌화 아연 표면 정밀도：λ/4@633nm 광학 도금막：미도금막

재료 데이터시트 Material Data
물리적 특성 Physical Properties
결정 구조 Crystal Structure	Cubic
밀도 Density[g/cm3]	5.27
저항률 Resistivity[Ω.cm]	～1012
융해점 Melting Point [℃]	1525
화학 순도 Chemical purity[%]	99.9996
열팽창 계수 Thermal Expansion [1/K]	7.110-6@273k 7.810-6@373k 8.3*10-8@473k
열전도율 ThermalConductivity [J/k.m.s]	18.0@298k
비열 용량 Specific Heat Capacity [J/g.K]	0.339@298k
누씨경도 Knoop Hardness [kg/mm2]	110
굴곡 저항 강도 Bending strength [Mpa]	55
양씨 계량 Young's Modulus [GPa]	67.2
포아송 계수 Poisson's coefficient	0.28
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.5-22μm
굴절률 불균일성 Refractive index inhomogeneity[△n/n]	<3*10-6@632.8μm
흡수 계수 Absorption coefficient [1/cm]	5.010-3@1300nm 7.010-4@2700nm 4.010-4@3800nm 4.010-4@5250nm 5.0*10-4@10600nm
열광학 계수 Thermal light coefficient[1/k,298-358k]	1.0710-4@632.80nm 7.010-5@1150nm 6.210-5@3390nm 6.110-5@10600μm

파장 Wavelength(nm)	굴절률 Refractive index(n)	파장 Wavelength(nm)	굴절률 Refractive index(n)
620	2.5994	10600	2.4028
1000	2.4892	13000	2.385
3800	2.4339	14600	2.3705
5000	2.4295	16600	2.3487
7000	2.4218	17800	2.3333
9000	2.4122	18200	2.3278

발생 모드 Incidence Mode	손상 임계값 Damage Threshold(J/cm2)
정상적인 발생률 Normal Incidence	>20
브루스터 포인트 Brewster's Corner	>15

셀렌화 아연 직각 프리즘

기술 매개변수

재료 데이터

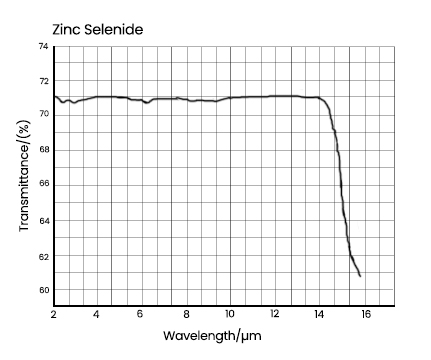

투과율
