氟化钙双凸透镜 - 氟化钙双凸透镜规格、应用、定制厂家

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	설계 파장(μm)	곡률 반지름(mm)	서피스 마무리
	필터링 재설정 76.2 25.4 12.7	필터링 재설정 F500 F250 F200 F100 F75 F50 F25.4 F76.2 F50.8 F40 F20 F15	필터링 재설정 6.7 10.4 12.34 2.9 3.9 4.5 5.9 11 2.2 2.5 3.2 5.6	필터링 재설정 3 2 1.5	필터링 재설정 5 0.588	필터링 재설정 398.1 197.7 157.76 173.1 86.2 64.4 42.5 20.2 60.53 40.09 34.2 16.6 12.1	필터링 재설정 60-40 40-20
추가 매개변수+ 收回	76.2	F500	6.7	3	5	398.1	60-40
Φ76.2mm，F500，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05H003 지름(mm)：76.2 초점 거리(mm)：F500 중심 두께(mm)：6.7 가장자리 두께(mm)：3 설계 파장(μm)：5 곡률 반지름(mm)：398.1 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	76.2	F250	10.4	3	5	197.7	60-40
Φ76.2mm，F250，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05H002 지름(mm)：76.2 초점 거리(mm)：F250 중심 두께(mm)：10.4 가장자리 두께(mm)：3 설계 파장(μm)：5 곡률 반지름(mm)：197.7 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	76.2	F200	12.34	3	5	157.76	60-40
Φ76.2mm，F200，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05H001 지름(mm)：76.2 초점 거리(mm)：F200 중심 두께(mm)：12.34 가장자리 두께(mm)：3 설계 파장(μm)：5 곡률 반지름(mm)：157.76 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F200	2.9	2	0.588	173.1	40-20
Φ25.4mm，F200，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05E009 지름(mm)：25.4 초점 거리(mm)：F200 중심 두께(mm)：2.9 가장자리 두께(mm)：2 설계 파장(μm)：0.588 곡률 반지름(mm)：173.1 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F100	3.9	2	0.588	86.2	40-20
Φ25.4mm，F100，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05E008 지름(mm)：25.4 초점 거리(mm)：F100 중심 두께(mm)：3.9 가장자리 두께(mm)：2 설계 파장(μm)：0.588 곡률 반지름(mm)：86.2 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F75	4.5	2	0.588	64.4	40-20
Φ25.4mm，F75，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05E007 지름(mm)：25.4 초점 거리(mm)：F75 중심 두께(mm)：4.5 가장자리 두께(mm)：2 설계 파장(μm)：0.588 곡률 반지름(mm)：64.4 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F50	5.9	2	0.588	42.5	40-20
Φ25.4mm，F50，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05E006 지름(mm)：25.4 초점 거리(mm)：F50 중심 두께(mm)：5.9 가장자리 두께(mm)：2 설계 파장(μm)：0.588 곡률 반지름(mm)：42.5 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F25.4	11	2	0.588	20.2	40-20
Φ25.4mm，F25.4，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05E005 지름(mm)：25.4 초점 거리(mm)：F25.4 중심 두께(mm)：11 가장자리 두께(mm)：2 설계 파장(μm)：0.588 곡률 반지름(mm)：20.2 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F76.2	2.2	1.5	5	60.53	60-40
Φ12.7mm，F76.2，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05C010 지름(mm)：12.7 초점 거리(mm)：F76.2 중심 두께(mm)：2.2 가장자리 두께(mm)：1.5 설계 파장(μm)：5 곡률 반지름(mm)：60.53 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F50.8	2.5	1.5	5	40.09	60-40
Φ12.7mm，F50.8，불화 칼슘 이중 볼록 렌즈 제품 코드：PCa05C009 지름(mm)：12.7 초점 거리(mm)：F50.8 중심 두께(mm)：2.5 가장자리 두께(mm)：1.5 설계 파장(μm)：5 곡률 반지름(mm)：40.09 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.13-10μm

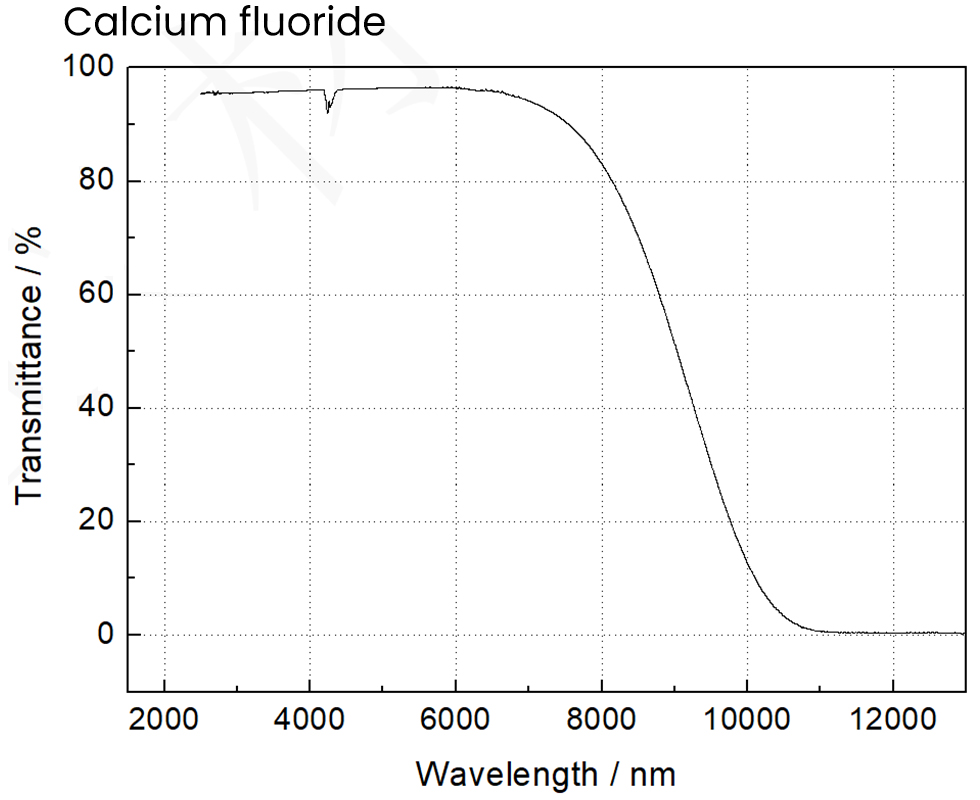

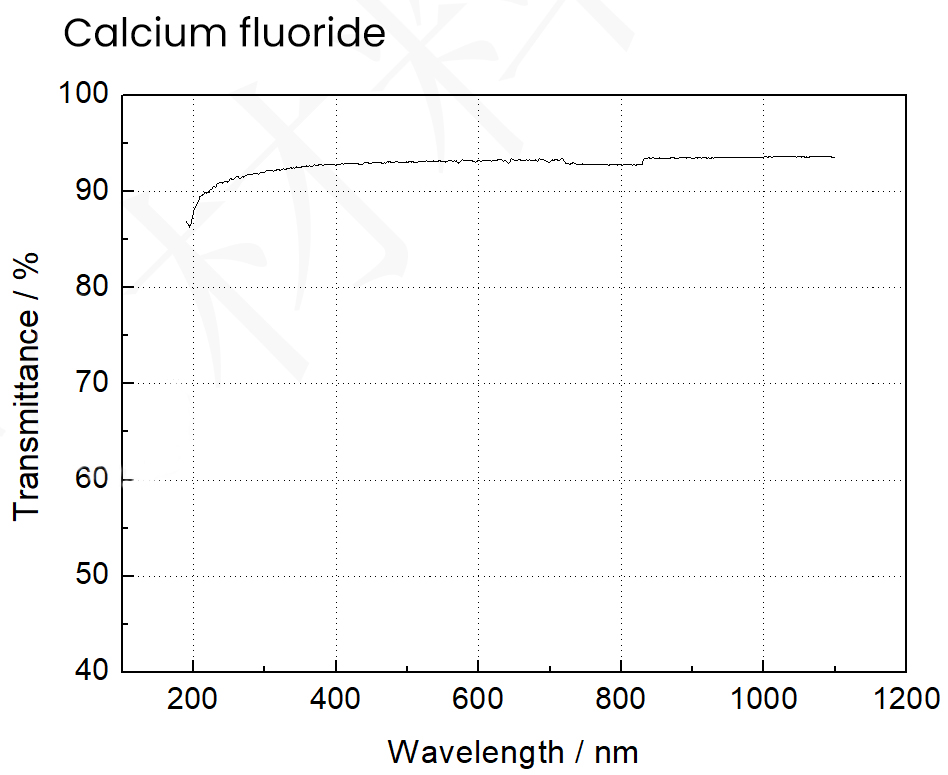

투과율 Transmittance	>94%@193nm-7.87μm
굴절률 Refractive Index	1.4288@2.5μm 1.39908@5μm
반사 손실 Reflection Loss	5.4%@5μm(두 개의 표면)
흡수 계수 Absorption Coefficienet	7.8×10-4@2.7μm
구조 Structure	큐빅 크리스탈 시스템
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	3.18
융해점 Melting Point [℃]	1420
열전도율 ThermalConductivity [W/(m×K)]	9.71 @ 293K
열팽창 계수 Thermal Expansion [10-6/K]	18.5 @ 273K
누씨경도 Knoop Hardness [kg/mm2]	158.3
비열 용량 Specific Heat Capacity [J/(kg×K)]	854
유전 상수 Dielectric Constant	6.76 @ 1 MHz
양씨 계량 Young's Modulus (E) [GPa]	75.8
전단 계수 Shear Modulus(G) [GPa]	33.77
부피 계량 Bulk modulus(K) [GPa]	82.71
포아송 계수 Poisson Coefficient	0.26
화학적 특성 Chemical Properties
용해도 Solubility / g/L	0.016g @ 20℃
분자량 Molecular Weight / g/mol	78.0748
