	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	설계 파장(μm)	곡률 반지름(mm)
	필터링 재설정 25.4 12.7	필터링 재설정 F-500 F-200 F-100 F-75 F-40 F-150 F-25 F-18	필터링 재설정 4 3.5 3 2.5 2 1.8 2.7 2.4	필터링 재설정 4.4 4.9 5.1 7.5 2 3 5.6 5.30	필터링 재설정 0.588 2.94	필터링 재설정 -216.9 -86.8 -43.4 -32.5 -17.4 -83.6 -62.7 -31.4 -10.9 -7.8
추가 매개변수+ 收回	25.4	F-500	4	4.4	0.588	-216.9
Φ25.4mm，F-500，불화 칼슘 오목 렌즈 제품 코드：PCa04E008 지름(mm)：25.4 초점 거리(mm)：F-500 중심 두께(mm)：4 가장자리 두께(mm)：4.4 설계 파장(μm)：0.588 곡률 반지름(mm)：-216.9 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-200	3.5	4.4	0.588	-86.8
Φ25.4mm，F-200，불화 칼슘 오목 렌즈 제품 코드：PCa04E007 지름(mm)：25.4 초점 거리(mm)：F-200 중심 두께(mm)：3.5 가장자리 두께(mm)：4.4 설계 파장(μm)：0.588 곡률 반지름(mm)：-86.8 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-100	3	4.9	0.588	-43.4
Φ25.4mm，F-100，불화 칼슘 오목 렌즈 제품 코드：PCa04E006 지름(mm)：25.4 초점 거리(mm)：F-100 중심 두께(mm)：3 가장자리 두께(mm)：4.9 설계 파장(μm)：0.588 곡률 반지름(mm)：-43.4 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-75	2.5	5.1	0.588	-32.5
Φ25.4mm，F-75，불화 칼슘 오목 렌즈 제품 코드：PCa04E005 지름(mm)：25.4 초점 거리(mm)：F-75 중심 두께(mm)：2.5 가장자리 두께(mm)：5.1 설계 파장(μm)：0.588 곡률 반지름(mm)：-32.5 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-40	2	7.5	0.588	-17.4
Φ25.4mm，F-40，불화 칼슘 오목 렌즈 제품 코드：PCa04E004 지름(mm)：25.4 초점 거리(mm)：F-40 중심 두께(mm)：2 가장자리 두께(mm)：7.5 설계 파장(μm)：0.588 곡률 반지름(mm)：-17.4 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-200	1.8	2	2.94	-83.6
Φ12.7mm，F-200，불화 칼슘 오목 렌즈 제품 코드：PCa04C011 지름(mm)：12.7 초점 거리(mm)：F-200 중심 두께(mm)：1.8 가장자리 두께(mm)：2 설계 파장(μm)：2.94 곡률 반지름(mm)：-83.6 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-150	2.7	3	2.94	-62.7
Φ12.7mm，F-150，불화 칼슘 오목 렌즈 제품 코드：PCa04C010 지름(mm)：12.7 초점 거리(mm)：F-150 중심 두께(mm)：2.7 가장자리 두께(mm)：3 설계 파장(μm)：2.94 곡률 반지름(mm)：-62.7 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-75	2.4	3	2.94	-31.4
Φ12.7mm，F-75，불화 칼슘 오목 렌즈 제품 코드：PCa04C008 지름(mm)：12.7 초점 거리(mm)：F-75 중심 두께(mm)：2.4 가장자리 두께(mm)：3 설계 파장(μm)：2.94 곡률 반지름(mm)：-31.4 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-25	2.5	5.6	0.588	-10.9
Φ12.7mm，F-25，불화 칼슘 오목 렌즈 제품 코드：PCa04C002 지름(mm)：12.7 초점 거리(mm)：F-25 중심 두께(mm)：2.5 가장자리 두께(mm)：5.6 설계 파장(μm)：0.588 곡률 반지름(mm)：-10.9 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3λ/2 Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F-18	2	5.30	0.588	-7.8
Φ12.7mm，F-18，불화 칼슘 오목 렌즈 제품 코드：PCa04C001 지름(mm)：12.7 초점 거리(mm)：F-18 중심 두께(mm)：2 가장자리 두께(mm)：5.30 설계 파장(μm)：0.588 곡률 반지름(mm)：-7.8 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3λ/2 Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.13-10μm

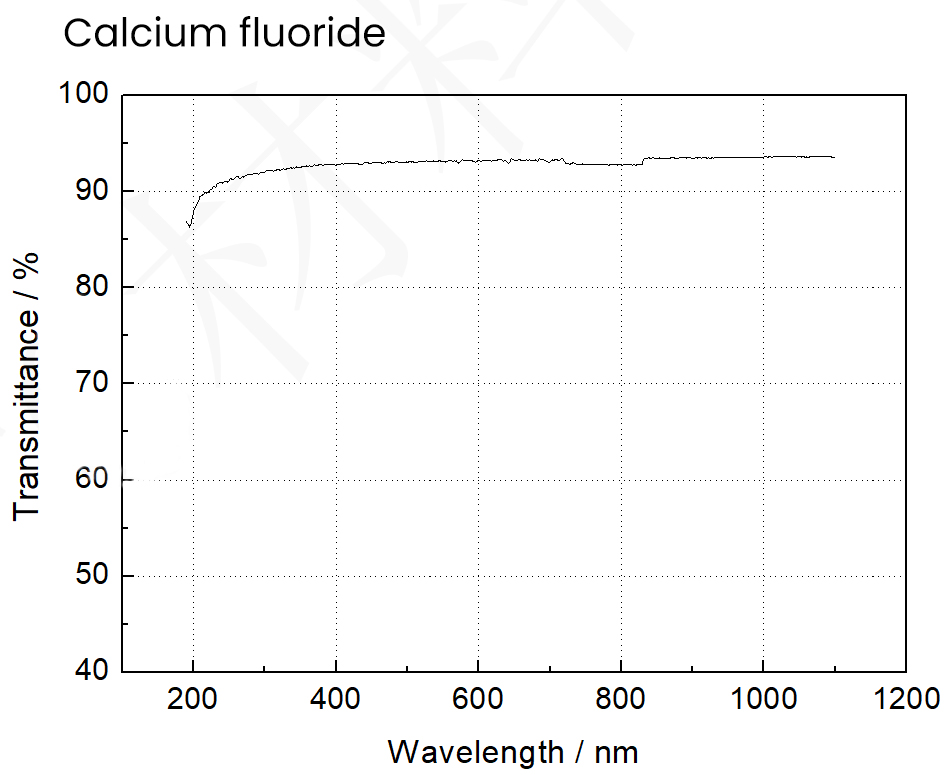

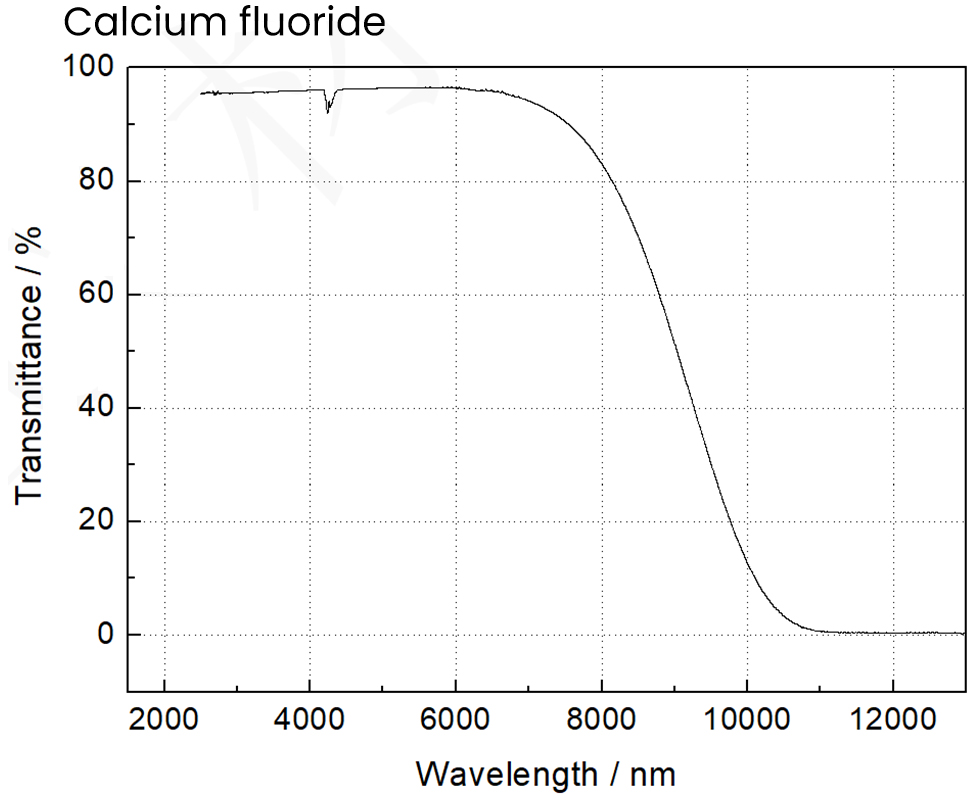

투과율 Transmittance	>94%@193nm-7.87μm
굴절률 Refractive Index	1.4288@2.5μm 1.39908@5μm
반사 손실 Reflection Loss	5.4%@5μm(두 개의 표면)
흡수 계수 Absorption Coefficienet	7.8×10-4@2.7μm
구조 Structure	큐빅 크리스탈 시스템
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	3.18
융해점 Melting Point [℃]	1420
열전도율 ThermalConductivity [W/(m×K)]	9.71 @ 293K
열팽창 계수 Thermal Expansion [10-6/K]	18.5 @ 273K
누씨경도 Knoop Hardness [kg/mm2]	158.3
비열 용량 Specific Heat Capacity [J/(kg×K)]	854
유전 상수 Dielectric Constant	6.76 @ 1 MHz
양씨 계량 Young's Modulus (E) [GPa]	75.8
전단 계수 Shear Modulus(G) [GPa]	33.77
부피 계량 Bulk modulus(K) [GPa]	82.71
포아송 계수 Poisson Coefficient	0.26
화학적 특성 Chemical Properties
용해도 Solubility / g/L	0.016g @ 20℃
분자량 Molecular Weight / g/mol	78.0748
