	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	설계 파장(μm)	곡률 반지름(mm)
	필터링 재설정 50.8 38.1 25.4 12.7	필터링 재설정 F-250 F-100 F-75 F-300 F-200 F-150 F-750 F-650 F-500 F-125 F-50 F-60 F-25	필터링 재설정 5 3.5 3 4.7 4.1 3.3 2 3.8 3.7 3.1 2.7 2.9 2.8 2.4	필터링 재설정 7.5 10 12 5.8 5.6 5.5 4 3.9 3.7 3.8 4.2 4.6 4.9 6 3.4 3.1 3.5 4.7	필터링 재설정 0.546 0.5876	필터링 재설정 -129.7 -51.9 -38.9 -155.6 -103.7 -77.8 -389 -337.2 -259.4 -64.8 -25.9 -31.1 -12.9
추가 매개변수+ 收回	50.8	F-250	5	7.5	0.546	-129.7
Φ50.8mm，F-250，K9 유리 플랫 오목 렌즈 제품 코드：PG204F015 지름(mm)：50.8 초점 거리(mm)：F-250 중심 두께(mm)：5 가장자리 두께(mm)：7.5 설계 파장(μm)：0.546 곡률 반지름(mm)：-129.7 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F-100	3.5	10	0.546	-51.9
Φ50.8mm，F-100，K9 유리 플랫 오목 렌즈 제품 코드：PG204F010 지름(mm)：50.8 초점 거리(mm)：F-100 중심 두께(mm)：3.5 가장자리 두께(mm)：10 설계 파장(μm)：0.546 곡률 반지름(mm)：-51.9 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F-75	3	12	0.546	-38.9
Φ50.8mm，F-75，K9 유리 플랫 오목 렌즈 제품 코드：PG204F008 지름(mm)：50.8 초점 거리(mm)：F-75 중심 두께(mm)：3 가장자리 두께(mm)：12 설계 파장(μm)：0.546 곡률 반지름(mm)：-38.9 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F-300	4.7	5.8	0.546	-155.6
Φ38.1mm，F-300，K9 유리 플랫 오목 렌즈 제품 코드：PG204F004 지름(mm)：38.1 초점 거리(mm)：F-300 중심 두께(mm)：4.7 가장자리 두께(mm)：5.8 설계 파장(μm)：0.546 곡률 반지름(mm)：-155.6 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F-200	4.1	5.8	0.546	-103.7
Φ38.1mm，F-200，K9 유리 플랫 오목 렌즈 제품 코드：PG204F003 지름(mm)：38.1 초점 거리(mm)：F-200 중심 두께(mm)：4.1 가장자리 두께(mm)：5.8 설계 파장(μm)：0.546 곡률 반지름(mm)：-103.7 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F-150	3.3	5.6	0.546	-77.8
Φ38.1mm，F-150，K9 유리 플랫 오목 렌즈 제품 코드：PG204F002 지름(mm)：38.1 초점 거리(mm)：F-150 중심 두께(mm)：3.3 가장자리 두께(mm)：5.6 설계 파장(μm)：0.546 곡률 반지름(mm)：-77.8 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F-100	2	5.5	0.546	-51.9
Φ38.1mm，F-100，K9 유리 플랫 오목 렌즈 제품 코드：PG204F001 지름(mm)：38.1 초점 거리(mm)：F-100 중심 두께(mm)：2 가장자리 두께(mm)：5.5 설계 파장(μm)：0.546 곡률 반지름(mm)：-51.9 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-750	3.8	4	0.546	-389
Φ25.4mm，F-750，K9 유리 플랫 오목 렌즈 제품 코드：PG204E029 지름(mm)：25.4 초점 거리(mm)：F-750 중심 두께(mm)：3.8 가장자리 두께(mm)：4 설계 파장(μm)：0.546 곡률 반지름(mm)：-389 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-650	3.7	3.9	0.546	-337.2
Φ25.4mm，F-650，K9 유리 플랫 오목 렌즈 제품 코드：PG204E028 지름(mm)：25.4 초점 거리(mm)：F-650 중심 두께(mm)：3.7 가장자리 두께(mm)：3.9 설계 파장(μm)：0.546 곡률 반지름(mm)：-337.2 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F-500	3.7	4	0.546	-259.4
Φ25.4mm，F-500，K9 유리 플랫 오목 렌즈 제품 코드：PG204E027 지름(mm)：25.4 초점 거리(mm)：F-500 중심 두께(mm)：3.7 가장자리 두께(mm)：4 설계 파장(μm)：0.546 곡률 반지름(mm)：-259.4 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：K9 유리 PV@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.35-2μm
굴절률 Refractive index	1.5168@587.5618nm 3×10-2@10.6μm
반사 손실 Reflection loss	8.1%@587.5618nm(두 개의 표면)
물리적 특성 Physical Properties
밀도 Density[g/cm3]	2.51
융해점 Melting Point[℃]	559
열전도율 Thermal Conductivity[W/(m•deg C)]	1.114
열팽창 계수 Thermal Expansion[deg C-1for -30/+70 degC]	7.1*10-6
비열 용량 Specific Heat Capacity[J/(kg•deg C)]	0.858*103
양씨 계량 Young's Modulus(E)[GPa]	82
부피 계량 Bulk modulus(K)[GPa]	34
포아송 계수 Poisson Coefficient	0.206
화학적 특성 Chemical Properties
용해도 Solubility / g/L	None

K9 유리 플랫 오목 렌즈

기술 매개변수

재료 데이터

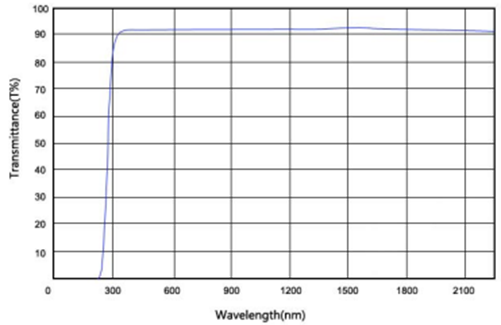

투과율
