게르마늄 구부러진 달 렌즈

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	곡률 반지름(mm)
	필터링 재설정 50.8 38.1 25.4 12.7	필터링 재설정 F200 F150 F127 F100 F75 F63.5 F50 F38 F25 F13	필터링 재설정 5.2 5.3 5.8 5.4 5.1 4.5 4.4 4.3 3.9 2.9 3 2.8 2.7 2 2.5	필터링 재설정 4.7 4.6 4.3 4.8 4 3.5 3.1 4.2 3.7 3 3.4 2.9 2.7 2.4 2.6 2.5 2.0 1.9 1.8 2.1	필터링 재설정 R1(-290.40) R2(199.07) R1(-200.40) R2(141.25) R1(-187.07) R2(127.35) R1(-139.64) R2(98.40) R1(-106.17) R2(76.64) R1(-86.70) R2(61.94) R1(-65.77) R2(48.53) R1(-223.40) R2(151.36) R1(-151.05) R2(102.33) R1(-109.65) R2(76.03) R1(-87.30) R2(61.94) R1(-77.62) R2(53.33) R1(-52.36) R2(38.04) R1(-161.06) R2(106.15) R1(-104.23) R2(72.78) R1(-93.11) R2(63.67) R1(-74.47) R2(51.45) R1(-53.95) R2(38.04) R1(-37.15) R2(26.30) R1(-79.43) R2(52.84) R1(-40.27) R2(27.13) R1(-22.96) R2(15.59)
추가 매개변수+ 收回	50.8	F200	5.2	4.7	R1(-290.40) R2(199.07)
Φ50.8mm，F200，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F018 지름(mm)：50.8 초점 거리(mm)：F200 중심 두께(mm)：5.2 가장자리 두께(mm)：4.7 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-290.40) R2(199.07) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F150	5.3	4.6	R1(-200.40) R2(141.25)
Φ50.8mm，F150，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F017 지름(mm)：50.8 초점 거리(mm)：F150 중심 두께(mm)：5.3 가장자리 두께(mm)：4.6 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-200.40) R2(141.25) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F127	5.2	4.3	R1(-187.07) R2(127.35)
Φ50.8mm，F127，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F016 지름(mm)：50.8 초점 거리(mm)：F127 중심 두께(mm)：5.2 가장자리 두께(mm)：4.3 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-187.07) R2(127.35) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F100	5.8	4.8	R1(-139.64) R2(98.40)
Φ50.8mm，F100，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F015 지름(mm)：50.8 초점 거리(mm)：F100 중심 두께(mm)：5.8 가장자리 두께(mm)：4.8 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-139.64) R2(98.40) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：미도금막 ROHS보고서：미도금막
추가 매개변수+ 收回	50.8	F75	5.4	4	R1(-106.17) R2(76.64)
Φ50.8mm，F75，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F014 지름(mm)：50.8 초점 거리(mm)：F75 중심 두께(mm)：5.4 가장자리 두께(mm)：4 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-106.17) R2(76.64) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F63.5	5.1	3.5	R1(-86.70) R2(61.94)
Φ50.8mm，F63.5，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F013 지름(mm)：50.8 초점 거리(mm)：F63.5 중심 두께(mm)：5.1 가장자리 두께(mm)：3.5 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-86.70) R2(61.94) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F50	5.2	3.1	R1(-65.77) R2(48.53)
Φ50.8mm，F50，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F012 지름(mm)：50.8 초점 거리(mm)：F50 중심 두께(mm)：5.2 가장자리 두께(mm)：3.1 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-65.77) R2(48.53) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F200	4.5	4.2	R1(-290.40) R2(199.07)
Φ38.1mm，F200，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F008 지름(mm)：38.1 초점 거리(mm)：F200 중심 두께(mm)：4.5 가장자리 두께(mm)：4.2 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-290.40) R2(199.07) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F150	4.4	4	R1(-223.40) R2(151.36)
Φ38.1mm，F150，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F007 지름(mm)：38.1 초점 거리(mm)：F150 중심 두께(mm)：4.4 가장자리 두께(mm)：4 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-223.40) R2(151.36) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F127	4.5	4	R1(-187.07) R2(127.35)
Φ38.1mm，F127，게르마늄 구부러진 달 렌즈 제품 코드：PGe07F006 지름(mm)：38.1 초점 거리(mm)：F127 중심 두께(mm)：4.5 가장자리 두께(mm)：4 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(-187.07) R2(127.35) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	2-15μm
반사 손실 Reflection Loss	4.0028@10.6μm
흡수 계수 Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
구조 Structure	큐빅 크리스탈 시스템
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	5.33
융해점 Melting Point [℃]	936
열전도율 ThermalConductivity [W/(m×K)]	58.61 @ 293K
열팽창 계수 Thermal Expansion [10-6/K]	6.1 @ 298K
누씨경도 Knoop Hardness [kg/mm2]	780
비열 용량 Specific Heat Capacity [J/(kg×K)]	310
유전 상수 Dielectric Constant	16.6 @9.37 GHz
양씨 계량 Young's Modulus (E) [GPa]	102.7
전단 계수 Shear Modulus(G) [GPa]	67
부피 계량 Bulk modulus(K) [GPa]	77.2
포아송 계수 Poisson Coefficient	0.28
화학적 특성 Chemical Properties
용해도 Solubility / g/L	Inoluble
분자량 Molecular Weight / g/mol	72.61

게르마늄 구부러진 달 렌즈

기술 매개변수

재료 데이터

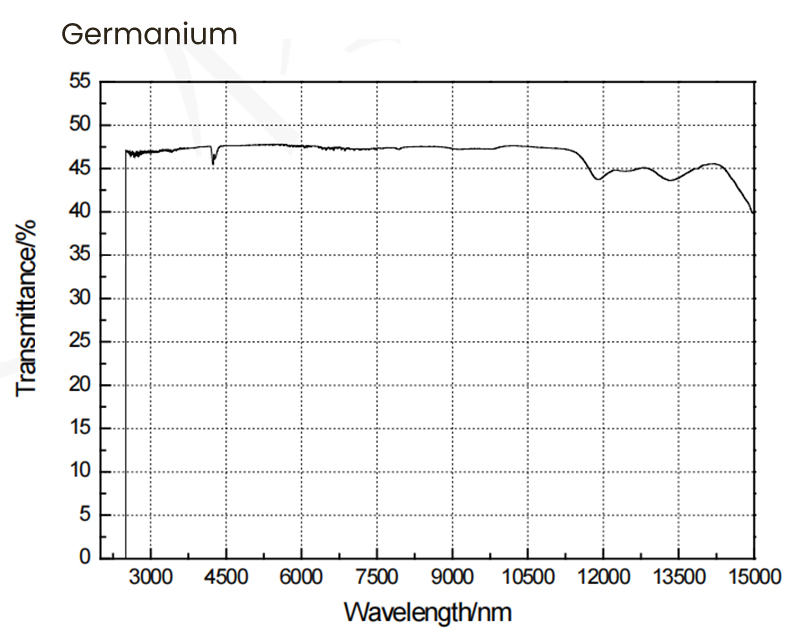

투과율
