	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	곡률 반지름(mm)
	필터링 재설정 50.8 38.1 25.4 12.7	필터링 재설정 F203 F127 F101 F76.2 F50.8 F63.5 F38.1 F-127 F-100 F-75 F-63.5 F-50 F-38 F-25 F150 F25.4 F-13 F13	필터링 재설정 4.6 5.3 5.8 6.6 8.4 3.6 4 4.3 5.1 5.7 3.2 3 2.7 2.4 2.5 2.6 2.8 2.9 4.4 2.2 1.8 2.1	필터링 재설정 3.5 3 3.7 3.6 3.9 4.4 4.6 5.8 2 1.5	필터링 재설정 R1(633.90) R2(-199.08) R1(449.80) R2(-127.35) R1(225.90) R2(-89.13) R1(179.47) R2(-68.23) R1(103.05) R2(-43.95) R1(633.90) R2(-199.07) R1(250.00) R2(-90.78) R1(161.08) R2(-58.49) R1(107.65) R2(-43.95) R1(79.98) R2(-33.57) R1(127.98) R2(-483.06) R1(104.24) R2(-414.00) R1(66.25) R2(-182.39) R1(64.27) R2(-236.02) R1(43.47) R2(-118.84) R1(37.15) R2(-130.62) R1(21.23) R2(-58.49) R1(299.90) R2(-124.17) R1(449.8) R2(-127.35) R1(122.73) R2(-38.04) R1(58.34) R2(-22.91) R1(10.72) R2(-29.38) R1(107.65) R2(-42.85) R1(66.27) R2(-23.66) R1(22.96) R2(-10.79)
추가 매개변수+ 收回	50.8	F203	4.6	3.5	R1(633.90) R2(-199.08)
Φ50.8mm，F203，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F011 지름(mm)：50.8 초점 거리(mm)：F203 중심 두께(mm)：4.6 가장자리 두께(mm)：3.5 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(633.90) R2(-199.08) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F127	5.3	3.5	R1(449.80) R2(-127.35)
Φ50.8mm，F127，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F010 지름(mm)：50.8 초점 거리(mm)：F127 중심 두께(mm)：5.3 가장자리 두께(mm)：3.5 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(449.80) R2(-127.35) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F101	5.8	3.5	R1(225.90) R2(-89.13)
Φ50.8mm，F101，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F009 지름(mm)：50.8 초점 거리(mm)：F101 중심 두께(mm)：5.8 가장자리 두께(mm)：3.5 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(225.90) R2(-89.13) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F76.2	6.6	3.5	R1(179.47) R2(-68.23)
Φ50.8mm，F76.2，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F008 지름(mm)：50.8 초점 거리(mm)：F76.2 중심 두께(mm)：6.6 가장자리 두께(mm)：3.5 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(179.47) R2(-68.23) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F50.8	8.4	3.5	R1(103.05) R2(-43.95)
Φ50.8mm，F50.8，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F007 지름(mm)：50.8 초점 거리(mm)：F50.8 중심 두께(mm)：8.4 가장자리 두께(mm)：3.5 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(103.05) R2(-43.95) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F203	3.6	3	R1(633.90) R2(-199.07)
Φ38.1mm，F203，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F006 지름(mm)：38.1 초점 거리(mm)：F203 중심 두께(mm)：3.6 가장자리 두께(mm)：3 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(633.90) R2(-199.07) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F127	4	3	R1(449.80) R2(-127.35)
Φ38.1mm，F127，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F005 지름(mm)：38.1 초점 거리(mm)：F127 중심 두께(mm)：4 가장자리 두께(mm)：3 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(449.80) R2(-127.35) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F101	4.3	3	R1(250.00) R2(-90.78)
Φ38.1mm，F101，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F004 지름(mm)：38.1 초점 거리(mm)：F101 중심 두께(mm)：4.3 가장자리 두께(mm)：3 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(250.00) R2(-90.78) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F63.5	5.1	3	R1(161.08) R2(-58.49)
Φ38.1mm，F63.5，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F003 지름(mm)：38.1 초점 거리(mm)：F63.5 중심 두께(mm)：5.1 가장자리 두께(mm)：3 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(161.08) R2(-58.49) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F50.8	5.7	3	R1(107.65) R2(-43.95)
Φ38.1mm，F50.8，셀렌화 아연 구부러진 달 렌즈 제품 코드：PZE07F002 지름(mm)：38.1 초점 거리(mm)：F50.8 중심 두께(mm)：5.7 가장자리 두께(mm)：3 설계 파장(μm)：10.6 곡률 반지름(mm)：R1(107.65) R2(-43.95) 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 Irregularity@632.8nm：λ/4 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
물리적 특성 Physical Properties
결정 구조 Crystal Structure	Cubic
밀도 Density[g/cm3]	5.27
저항률 Resistivity[Ω.cm]	～1012
융해점 Melting Point [℃]	1525
화학 순도 Chemical purity[%]	99.9996
열팽창 계수 Thermal Expansion [1/K]	7.110-6@273k 7.810-6@373k 8.3*10-8@473k
열전도율 ThermalConductivity [J/k.m.s]	18.0@298k
비열 용량 Specific Heat Capacity [J/g.K]	0.339@298k
누씨경도 Knoop Hardness [kg/mm2]	110
굴곡 저항 강도 Bending strength [Mpa]	55
양씨 계량 Young's Modulus [GPa]	67.2
포아송 계수 Poisson's coefficient	0.28
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.5-22μm
굴절률 불균일성 Refractive index inhomogeneity[△n/n]	<3*10-6@632.8μm
흡수 계수 Absorption coefficient [1/cm]	5.010-3@1300nm 7.010-4@2700nm 4.010-4@3800nm 4.010-4@5250nm 5.0*10-4@10600nm
열광학 계수 Thermal light coefficient[1/k,298-358k]	1.0710-4@632.80nm 7.010-5@1150nm 6.210-5@3390nm 6.110-5@10600μm

파장 Wavelength(nm)	굴절률 Refractive index(n)	파장 Wavelength(nm)	굴절률 Refractive index(n)
620	2.5994	10600	2.4028
1000	2.4892	13000	2.385
3800	2.4339	14600	2.3705
5000	2.4295	16600	2.3487
7000	2.4218	17800	2.3333
9000	2.4122	18200	2.3278

발생 모드 Incidence Mode	손상 임계값 Damage Threshold(J/cm2)
정상적인 발생률 Normal Incidence	>20
브루스터 포인트 Brewster's Corner	>15

셀렌화 아연 구부러진 달 렌즈

기술 매개변수

재료 데이터

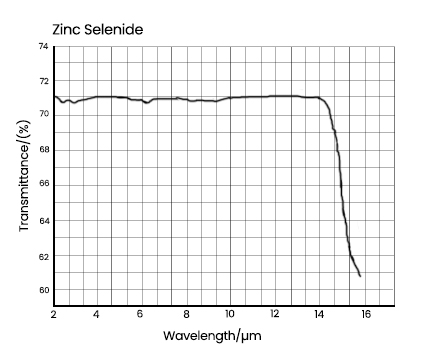

투과율
