실리콘 장파 통과 필터

실리콘 장파통 필터는 실리콘 기반 재료를 기반으로 한 광학 부품으로, 실리콘 기판의 광학 특성은 제조 방법과 밀접한 관련이 있다.1-8μm 대역에서 양호한 투과율을 가지고 있으며, 실리콘 장파 통과 필터는 일반적으로 여러 층의 반사막과 실리콘 기판으로 구성되어 있으며, 이러한 막층의 설계는 파장이 어떤 설정값보다 큰 빛만 필터를 통과할 수 있고, 비교적 짧은 파장의 빛은 반사되거나 흡수된다.1-8μm 대역에서 비교적 높은 투과율을 가지고 있는데, 이는 실리콘 장파 통과 필터의 주요 작업 대역이다.8~14μm 대역에서는 산소원소의 흡수로 투과율이 낮아지기 시작한다.광학 분야에서 실리콘 장파 필터는 특수 광학 유리, 광섬유 증감기, 레이저 결정 및 적외선 탐지기 등을 제조하는 데 응용된다.UM OPTICS는 고품질의 실리콘 장파 통과 필터를 제공하는 완비된 광학 결정체, 소자, 도금된 생산 설비와 경험을 갖추고 있다.광학 소자 제조업체로서 필요에 따라 다양한 모양 규격의 광학 소자를 사용자 정의할 수도 있습니다.

맞춤형으로 만들 거야 온라인 컨설팅

가격
청구서
품질
화물 기간
물류
납품
교환품
사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

	지름(inch)	두께(μm)	크리스탈 방향	导电类型
	필터링 재설정 8 6 4 2	필터링 재설정 275-1000	필터링 재설정 <111> <110> <100>	필터링 재설정 N / P
추가 매개변수+ 收回	8	275-1000	<111>	N / P
규소 장파 통과 필터，지름8"，<111>방향 제품 코드：PSiWA8003 지름(inch)：8 두께(μm)：275-1000 크리스탈 방향：<111> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	8	275-1000	<110>	N / P
규소 장파 통과 필터，지름8"，<110>방향 제품 코드：PSiWA8002 지름(inch)：8 두께(μm)：275-1000 크리스탈 방향：<110> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	8	275-1000	<100>	N / P
규소 장파 통과 필터，지름8"，<100>방향 제품 코드：PSiWA8001 지름(inch)：8 두께(μm)：275-1000 크리스탈 방향：<100> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	6	275-1000	<111>	N / P
규소 장파 통과 필터，지름6"，<111>방향 제품 코드：PSiWA6003 지름(inch)：6 두께(μm)：275-1000 크리스탈 방향：<111> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	6	275-1000	<110>	N / P
규소 장파 통과 필터，지름6"，<110>방향 제품 코드：PSiWA6002 지름(inch)：6 두께(μm)：275-1000 크리스탈 방향：<110> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	6	275-1000	<100>	N / P
규소 장파 통과 필터，지름6"，<100>방향 제품 코드：PSiWA6001 지름(inch)：6 두께(μm)：275-1000 크리스탈 방향：<100> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	4	275-1000	<111>	N / P
규소 장파 통과 필터，지름4"，<111>방향 제품 코드：PSiWA4003 지름(inch)：4 두께(μm)：275-1000 크리스탈 방향：<111> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	4	275-1000	<110>	N / P
규소 장파 통과 필터，지름4"，<110>방향 제품 코드：PSiWA4002 지름(inch)：4 두께(μm)：275-1000 크리스탈 방향：<110> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	4	275-1000	<100>	N / P
규소 장파 통과 필터，지름4"，<100>방향 제품 코드：PSiWA4001 지름(inch)：4 두께(μm)：275-1000 크리스탈 방향：<100> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30
추가 매개변수+ 收回	2	275-1000	<111>	N / P
규소 장파 통과 필터，지름2"，<111>방향 제품 코드：PSiWA2003 지름(inch)：2 두께(μm)：275-1000 크리스탈 방향：<111> 기지 재료：규소 导电类型：N / P 지름 공차(mm)：±0.2 두께 공차(mm)：±10 定向公差：±1° 저항(Ω.cm)：10-1000 총 두께 편차TTV(μm)：<10 벤드BOW(μm)：<30 뒤틀림WARP(μm)：<30

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	1.2-15μm
굴절률 Refractive Index	3.41776%@10μm
반사 손실 Reflection Loss	46.1%@10μm
구조 Structure	Single crystal,synthetic
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	2.33
융해점 Melting Point [℃]	1414
열전도율 ThermalConductivity [W/(m×K)]	163 @ 313K
열팽창 계수 Thermal Expansion [10-6/K]	2.6 @ 293K
누씨경도 Knoop Hardness [kg/mm2]	1100
비열 용량 Specific Heat Capacity [J/(kg×K)]	712.8
유전 상수 Dielectric Constant	13 @f= 9.37GHz
양씨 계량 Young's Modulus (E) [GPa]	130.91
전단 계수 Shear Modulus(G) [GPa]	79.92
부피 계량 Bulk modulus(K) [GPa]	101.97
포아송 계수 Poisson Coefficient	0.266
화학적 특성 Chemical Properties
용해도 Solubility / g/L	None
분자량 Molecular Weight / g/mol	28.09

실리콘 장파 통과 필터

기술 매개변수

재료 데이터

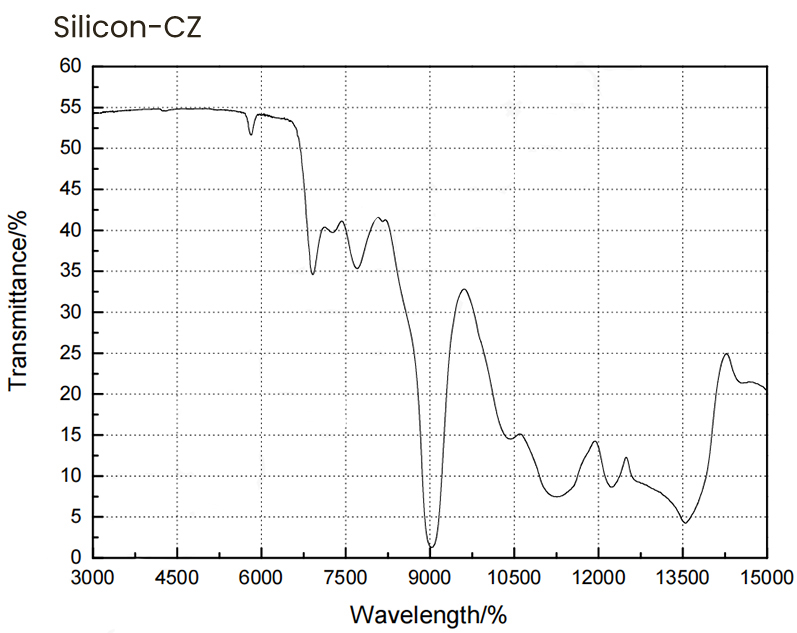

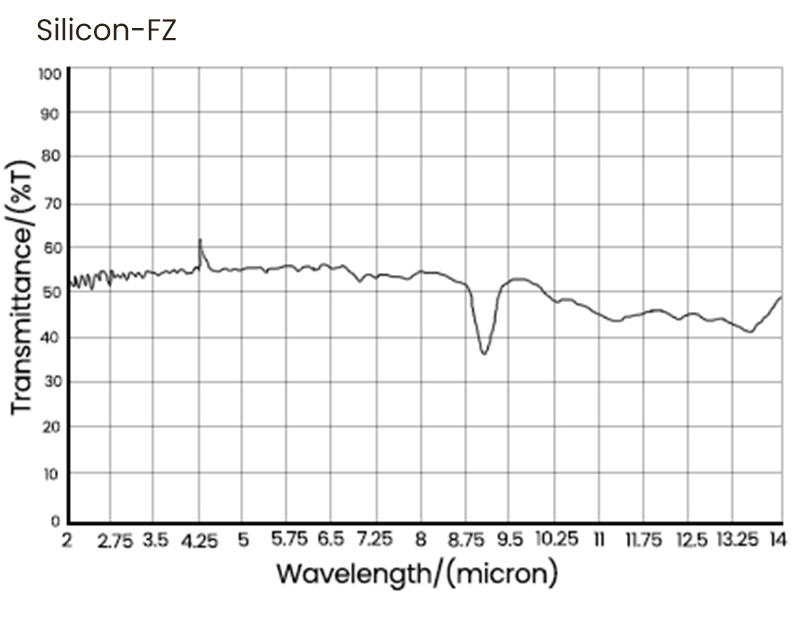

투과율
