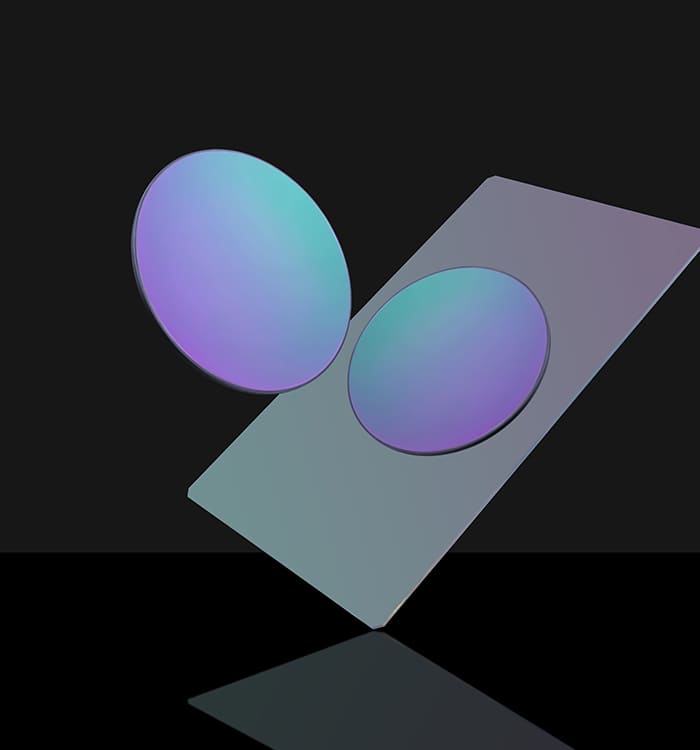

게르마늄 장파통 필터

게르마늄 장파통 필터는 게르마늄 기판의 투명 밴드가 2-12μm로 12μm를 초과하면 투과율이 떨어지기 시작하고 흡수가 점차 커지기 시작하는 특수한 광학 부품이다.5-12μm 대역에서 게르마늄 기판의 흡수는 상대적으로 작아 도금에 사용하면 비교적 좋은 장점을 가진다.그 작업 원리는 광학 간섭과 연사에 기초한 것이다.광선이 필터를 통과하면 필터 내부의 구조와 상호 작용합니다.서로 다른 파장의 빛은 서로 다른 파장-에너지 관계를 가지기 때문에 필터 구조와의 상호 작용 방식도 다르다.일반적으로 생물의학, 환경검측, 지질탐사 등 분야에 응용된다.UM OPTICS는 고품질의 게르마늄 장파 통과 필터를 제공하는 완벽한 광학 결정체, 소자, 도금된 생산 설비와 경험을 갖추고 있다.광학 소자 제조업체로서 필요에 따라 다양한 모양의 규격의 광학 소자를 사용자 정의할 수 있습니다. 만약 질문이나 수요가 있으면 온라인 상담을 환영합니다.

  • 가격
  • 청구서
  • 품질
  • 화물 기간
  • 물류
  • 납품
  • 교환품
  • 사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

기술 매개변수

재료 데이터

투과율

응용 분야

관련 제품

  지름(inch) 두께(μm) 크리스탈 방향 导电类型 비교
  필터링 필터링 필터링 필터링
추가 매개변수+ 收回 8 275-1000 <111> N/P

게르마늄 장파 통과 필터,지름8",<111>방향

제품 코드:PGeWA8003

지름(inch):8 두께(μm):275-1000 크리스탈 방향:<111> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
추가 매개변수+ 收回 8 275-1000 <100> N/P

게르마늄 장파 통과 필터,지름8",<100>방향

제품 코드:PGeWA8001

지름(inch):8 두께(μm):275-1000 크리스탈 방향:<100> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
추가 매개변수+ 收回 6 275-1000 <111> N/P

게르마늄 장파 통과 필터,지름6",<111>방향

제품 코드:PGeWA6002

지름(inch):6 두께(μm):275-1000 크리스탈 방향:<111> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
추가 매개변수+ 收回 6 275-1000 <100> N/P

게르마늄 장파 통과 필터,지름6",<100>방향

제품 코드:PGeWA6001

지름(inch):6 두께(μm):275-1000 크리스탈 방향:<100> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
추가 매개변수+ 收回 4 275-1000 <111> N/P

게르마늄 장파 통과 필터,지름4",<111>방향

제품 코드:PGeWA4002

지름(inch):4 두께(μm):275-1000 크리스탈 방향:<111> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
추가 매개변수+ 收回 4 275-1000 <100> N/P

게르마늄 장파 통과 필터,지름4",<100>방향

제품 코드:PGeWA4001

지름(inch):4 두께(μm):275-1000 크리스탈 방향:<100> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
추가 매개변수+ 收回 2 275-1000 <111> N/P

게르마늄 장파 통과 필터,지름2",<111>방향

제품 코드:PGeWA2002

지름(inch):2 두께(μm):275-1000 크리스탈 방향:<111> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
추가 매개변수+ 收回 2 275-1000 <100> N/P

게르마늄 장파 통과 필터,지름2",<100>방향

제품 코드:PGeWA2001

지름(inch):2 두께(μm):275-1000 크리스탈 방향:<100> 기지 재료:게르마늄 导电类型:N/P 지름 공차(mm):±0.2 두께 공차(mm):±10 定向公差:±1° 저항(Ω.cm):10-1000 총 두께 편차TTV(μm):<10 벤드BOW(μm):<30 뒤틀림WARP(μm):<30
재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range2-15μm
반사 손실 Reflection Loss4.0028@10.6μm
흡수 계수 Absorption Coefficienet

1.3×10-3@3.8μm

3×10-2@10.6μm

구조 Structure큐빅 크리스탈 시스템
해리 표면 Cleavage Planes<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]5.33
융해점 Melting Point [℃]936
열전도율 ThermalConductivity [W/(m×K)]58.61 @ 293K
열팽창 계수 Thermal Expansion [10-6/K]6.1 @ 298K
누씨경도 Knoop Hardness [kg/mm2]780
비열 용량 Specific Heat Capacity [J/(kg×K)]310
유전 상수 Dielectric Constant16.6 @9.37 GHz
양씨 계량 Young's Modulus (E) [GPa]102.7
전단 계수 Shear Modulus(G) [GPa]67
부피 계량 Bulk modulus(K) [GPa]77.2
포아송 계수 Poisson Coefficient0.28
화학적 특성 Chemical Properties
용해도 Solubility / g/LInoluble
분자량 Molecular Weight / g/mol72.61

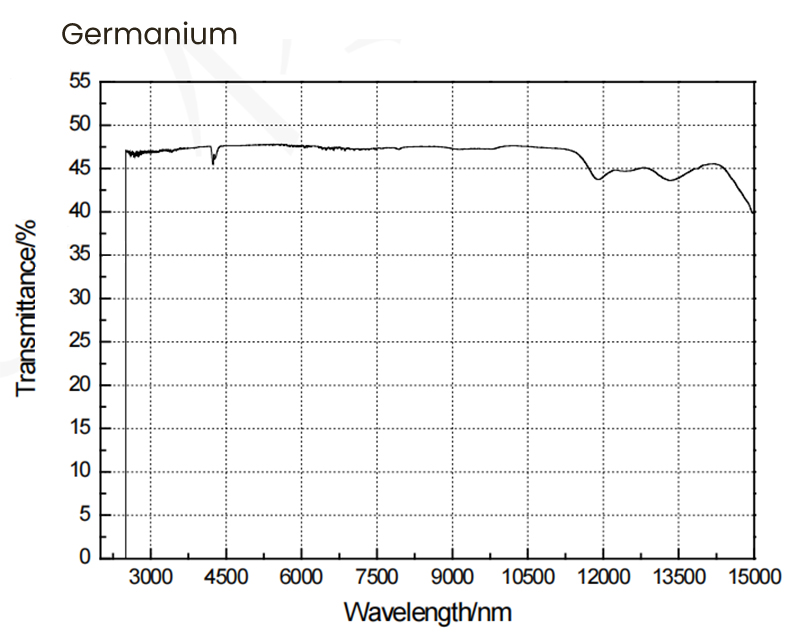

게르마늄 투과율 곡선
