불화 바륨 플랫 볼록 렌즈

불화 바륨 플랫 볼록 렌즈는 광학 시스템에서 빔 확장, 이미징, 빔 정직, 초점 정직, 빔 정직점 광원 등의 용도로 사용되는 정렌즈이다.플랫 볼록 렌즈는 빔 축소, 초점 감소 또는 이미지 확대 등의 응용에 사용되는 양의 초점 거리를 가진 볼록 평면입니다.200-9500nm 스펙트럼 범위에서 90% 에 가까운 광학 투과율이 있습니다.일반적으로 저온 냉각 영상 시스템, 우주 광학 시스템 및 레이저 광학 시스템의 렌즈, 빔 분할 렌즈, 필터, 프리즘 및 창 조각에 적용됩니다.이 재료는 일정한 수용해가 있어 건조한 환경에서 사용하기에 적합하다.마이크로미터 광학은 직경 2-300mm, 두께 0.12-60mm(정밀도 20-10, 1/10L@633nm) 의 불화바륨 플랫볼록렌즈는 MgF2, UV-AR, UV-VIS, VIS-EXT, VIS-NIR, NIR I, NIR II, Telecom-NIR, SWIR, SWIR, YAG-BBAR 등의 필름을 도금할 수 있으며 질문이나 수요가 있으면 온라인 상담을 환영합니다.

맞춤형으로 만들 거야 온라인 컨설팅

가격
청구서
품질
화물 기간
물류
납품
교환품
사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	설계 파장(μm)	곡률 반지름(mm)	서피스 마무리
	필터링 재설정 50.8 25.4 12.7	필터링 재설정 F2000 F1000 F500 F250 F200 F150 F100 F75 F94.4 F59.8 F63 F50 F750 F30 F25 F40 F20 F15	필터링 재설정 2.8 3.2 3.9 5.4 6.10 7.4 10.5 14 4 5 2.1 2.2 2.6 2.7 2.9 4.5 5.9 2.4 3.8 4.4 10.6 3 3.10 4.60 6.30	필터링 재설정 2.5 2.2 2	필터링 재설정 5 0.5876 4	필터링 재설정 899.500 449.500 224.900 112.720 90.200 67.570 45.080 33.870 44.800 28.350 28.380 22.619 456.700 342.520 228.350 91.340 68.500 45.670 34.250 22.830 13.700 11.296 18.270 9.130 6.850	필터링 재설정 60-40 80-50
추가 매개변수+ 收回	50.8	F2000	2.8	2.5	5	899.500	60-40
Φ50.8mm，F2000，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F009 지름(mm)：50.8 초점 거리(mm)：F2000 중심 두께(mm)：2.8 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：899.500 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F1000	3.2	2.5	5	449.500	60-40
Φ50.8mm，F1000，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F008 지름(mm)：50.8 초점 거리(mm)：F1000 중심 두께(mm)：3.2 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：449.500 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F500	3.9	2.5	5	224.900	60-40
Φ50.8mm，F500，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F007 지름(mm)：50.8 초점 거리(mm)：F500 중심 두께(mm)：3.9 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：224.900 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F250	5.4	2.5	5	112.720	60-40
Φ50.8mm，F250，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F006 지름(mm)：50.8 초점 거리(mm)：F250 중심 두께(mm)：5.4 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：112.720 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F200	6.10	2.5	5	90.200	60-40
Φ50.8mm，F200，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F005 지름(mm)：50.8 초점 거리(mm)：F200 중심 두께(mm)：6.10 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：90.200 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F150	7.4	2.5	5	67.570	60-40
Φ50.8mm，F150，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F004 지름(mm)：50.8 초점 거리(mm)：F150 중심 두께(mm)：7.4 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：67.570 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F100	10.5	2.5	5	45.080	60-40
Φ50.8mm，F100，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F003 지름(mm)：50.8 초점 거리(mm)：F100 중심 두께(mm)：10.5 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：45.080 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F75	14	2.5	5	33.870	60-40
Φ50.8mm，F75，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03F002 지름(mm)：50.8 초점 거리(mm)：F75 중심 두께(mm)：14 가장자리 두께(mm)：2.5 설계 파장(μm)：5 곡률 반지름(mm)：33.870 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F94.4	4	2.2	0.5876	44.800	60-40
Φ25.4mm，F94.4，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03E021 지름(mm)：25.4 초점 거리(mm)：F94.4 중심 두께(mm)：4 가장자리 두께(mm)：2.2 설계 파장(μm)：0.5876 곡률 반지름(mm)：44.800 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F59.8	5	2	0.5876	28.350	60-40
Φ25.4mm，F59.8，불화 바륨 플랫 볼록 렌즈 제품 코드：PBa03E020 지름(mm)：25.4 초점 거리(mm)：F59.8 중심 두께(mm)：5 가장자리 두께(mm)：2 설계 파장(μm)：0.5876 곡률 반지름(mm)：28.350 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화바륨 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.15-14μm
투과율 Transmittance	>94%@0.35nm-10.8μm
굴절률 Refractive Index	1.462@2.58μm 1.45@5μm
반사 손실 Reflection Loss	6.8%@2.58μm(두 개의 표면) 6.5%@5μm(두 개의 표면) 5.3%@10.35μm(두 개의 표면)
흡수 계수 Absorption Coefficienet	3.2×10-4@6μm
구조 Structure	큐빅 크리스탈 시스템
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	4.89
융해점 Melting Point [℃]	1386
열전도율 ThermalConductivity [W/(m×K)]	11.72 @ 286K
열팽창 계수 Thermal Expansion [10-6/K]	18.1 @ 273K
누씨경도 Knoop Hardness [kg/mm2]	82
비열 용량 Specific Heat Capacity [J/(kg×K)]	410
유전 상수 Dielectric Constant	7.33 @ 1 MHz
양씨 계량 Young's Modulus (E) [GPa]	53.07
전단 계수 Shear Modulus(G) [GPa]	25.4
부피 계량 Bulk modulus(K) [GPa]	56.4
포아송 계수 Poisson Coefficient	0.343
화학적 특성 Chemical Properties
용해도 Solubility / g/L	1.7g @ 20℃
분자량 Molecular Weight / g/mol	175.3238

불화 바륨 플랫 볼록 렌즈

기술 매개변수

재료 데이터

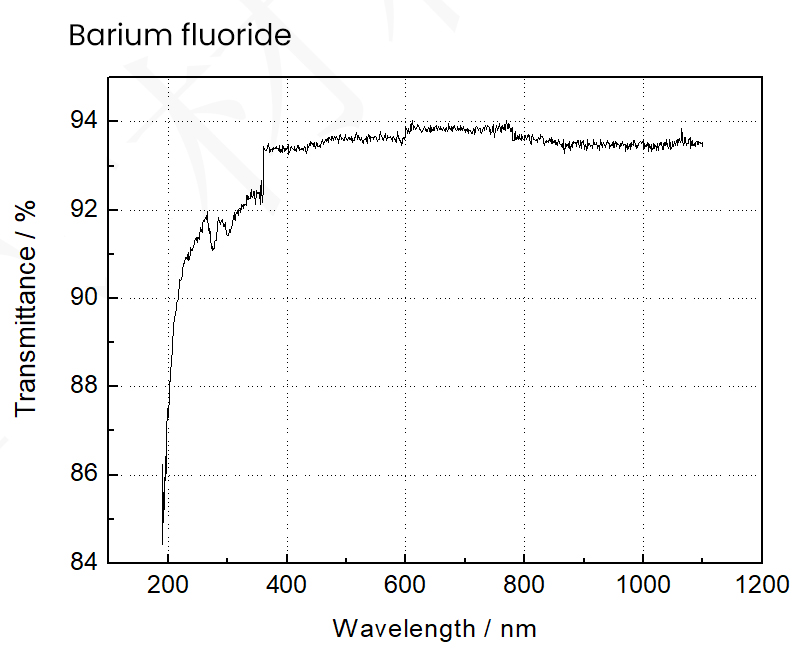

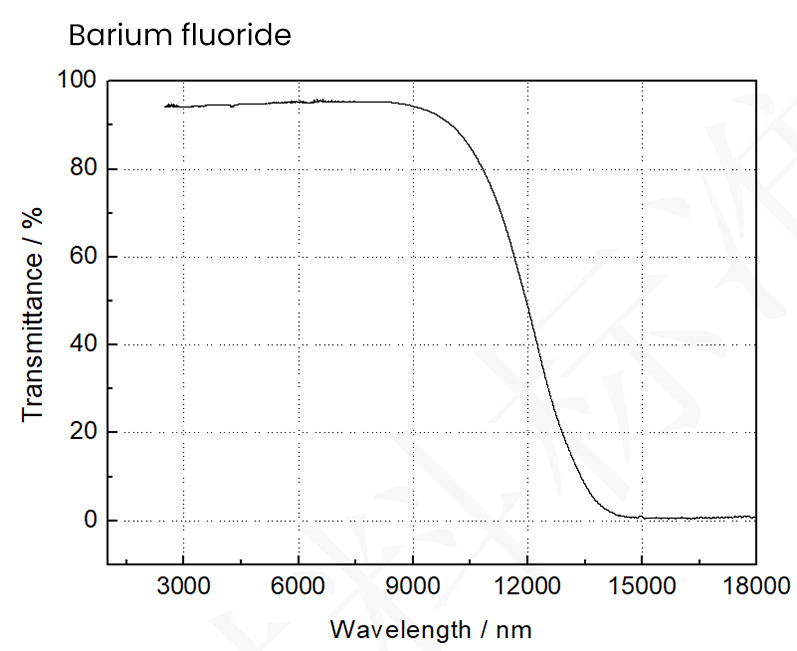

투과율
