셀렌화 아연 플랫 볼록 렌즈

셀렌화아연 평볼록렌즈는 저색산과 저흡수율의 특징을 가지고 있어 열충격에 높은 저항력을 가지고 있으며 초점이나 준직중파적외선(MWIR)과 장파적외선(LWIR) 스펙트럼에 자주 사용되어 열화상시스템의 이상적인 선택이다.MgF2, UV-AR, UV-VIS, VIS-EXT, VIS-NIR, NIR I, NIR II, Telecom-NIR, SWIR, SWIR, YAG-BBAR 등 막계를 도금할 수 있으며, 마이크로미터 광학은 완비된 광학 결정체, 소자, 도금막을 일체화한 생산 설비와 경험을 가지고 있으며, 고품질의 셀렌화 아연 평철 렌즈를 제공할 수 있다.광학 소자 제조업체로서 필요에 따라 다양한 모양의 규격의 광학 소자를 사용자 정의할 수 있습니다. 만약 질문이나 수요가 있으면 온라인 상담을 환영합니다.

맞춤형으로 만들 거야 온라인 컨설팅

가격
청구서
품질
화물 기간
물류
납품
교환품
사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	곡률 반지름(mm)
	필터링 재설정 50.8 38.1 25.4 12.7	필터링 재설정 F1000 F500 F300 F254 F200 F150 F127 F100 F75 F2000 F76.2 F63.5 F50.8 F25.4	필터링 재설정 2.7 3 3.3 3.4 3.7 4 4.3 4.8 5.6 2.1 2.3 2.5 2.9 4.1 4.6 2.2 2.4 2.6 2.8 3.1	필터링 재설정 2.5 2	필터링 재설정 1404 698.17 424.67 356.51 281.2 209.91 180.32 139.96 106.15 2808 89.14 71.46 281.20 35.97
추가 매개변수+ 收回	50.8	F1000	2.7	2.5	1404
Φ50.8mm，F1000，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F020 지름(mm)：50.8 초점 거리(mm)：F1000 중심 두께(mm)：2.7 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：1404 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F500	3	2.5	698.17
Φ50.8mm，F500，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F019 지름(mm)：50.8 초점 거리(mm)：F500 중심 두께(mm)：3 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：698.17 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F300	3.3	2.5	424.67
Φ50.8mm，F300，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F018 지름(mm)：50.8 초점 거리(mm)：F300 중심 두께(mm)：3.3 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：424.67 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F254	3.4	2.5	356.51
Φ50.8mm，F254，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F017 지름(mm)：50.8 초점 거리(mm)：F254 중심 두께(mm)：3.4 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：356.51 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F200	3.7	2.5	281.2
Φ50.8mm，F200，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F016 지름(mm)：50.8 초점 거리(mm)：F200 중심 두께(mm)：3.7 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：281.2 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F150	4	2.5	209.91
Φ50.8mm，F150，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F015 지름(mm)：50.8 초점 거리(mm)：F150 중심 두께(mm)：4 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：209.91 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F127	4.3	2.5	180.32
Φ50.8mm，F127，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F014 지름(mm)：50.8 초점 거리(mm)：F127 중심 두께(mm)：4.3 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：180.32 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F100	4.8	2.5	139.96
Φ50.8mm，F100，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F013 지름(mm)：50.8 초점 거리(mm)：F100 중심 두께(mm)：4.8 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：139.96 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F75	5.6	2.5	106.15
Φ50.8mm，F75，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F012 지름(mm)：50.8 초점 거리(mm)：F75 중심 두께(mm)：5.6 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：106.15 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F2000	2.1	2	2808
Φ38.1mm，F2000，셀렌화 아연 플랫 볼록 렌즈 제품 코드：PZE03F011 지름(mm)：38.1 초점 거리(mm)：F2000 중심 두께(mm)：2.1 가장자리 두께(mm)：2 설계 파장(μm)：10.6 곡률 반지름(mm)：2808 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：셀렌화 아연 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 Irregularity@632.8nm：λ/4 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
물리적 특성 Physical Properties
결정 구조 Crystal Structure	Cubic
밀도 Density[g/cm3]	5.27
저항률 Resistivity[Ω.cm]	～1012
융해점 Melting Point [℃]	1525
화학 순도 Chemical purity[%]	99.9996
열팽창 계수 Thermal Expansion [1/K]	7.110-6@273k 7.810-6@373k 8.3*10-8@473k
열전도율 ThermalConductivity [J/k.m.s]	18.0@298k
비열 용량 Specific Heat Capacity [J/g.K]	0.339@298k
누씨경도 Knoop Hardness [kg/mm2]	110
굴곡 저항 강도 Bending strength [Mpa]	55
양씨 계량 Young's Modulus [GPa]	67.2
포아송 계수 Poisson's coefficient	0.28
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.5-22μm
굴절률 불균일성 Refractive index inhomogeneity[△n/n]	<3*10-6@632.8μm
흡수 계수 Absorption coefficient [1/cm]	5.010-3@1300nm 7.010-4@2700nm 4.010-4@3800nm 4.010-4@5250nm 5.0*10-4@10600nm
열광학 계수 Thermal light coefficient[1/k,298-358k]	1.0710-4@632.80nm 7.010-5@1150nm 6.210-5@3390nm 6.110-5@10600μm

파장 Wavelength(nm)	굴절률 Refractive index(n)	파장 Wavelength(nm)	굴절률 Refractive index(n)
620	2.5994	10600	2.4028
1000	2.4892	13000	2.385
3800	2.4339	14600	2.3705
5000	2.4295	16600	2.3487
7000	2.4218	17800	2.3333
9000	2.4122	18200	2.3278

발생 모드 Incidence mode	손상 임계값 Damage Threshold(J/cm2)
정상적인 발생률 Normal Incidence	>20
브루스터 포인트 Brewster's Corner	>15

셀렌화 아연 플랫 볼록 렌즈

기술 매개변수

재료 데이터

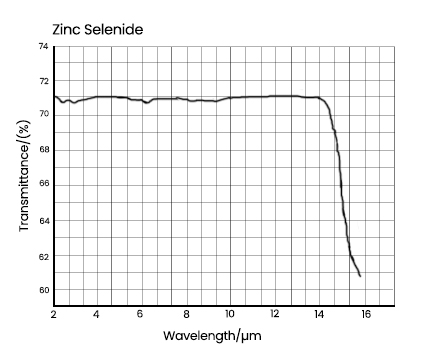

투과율
