게르 마늄 플랫 볼록 렌즈

게르마늄 플랫 볼록 렌즈는 평면 한 면과 볼록 한 면이다.일반적으로 게르마늄 단결정 재료로 만들어져 빛을 모아 하나의 점으로 초점을 맞추는 데 사용되며, 레이저 레이더, 광학 센서, 분광기 등의 설비에서 광로 투과 또는 반사 부품으로 사용할 수 있다.일반적으로 제조 시 표면 품질과 광학 성능을 보장하기 위해 정밀한 가공 및 광택 공법이 필요합니다.아울러 투과율과 반사 방지 성능을 높이기 위해 도금 처리가 필요한 경우가 많다.MgF2, UV-AR, UV-VIS, VIS-EXT, VIS-NIR, NIR I, NIR II, Telecom-NIR, SWIR, SWIR, YAG-BBAR 등 막계를 도금할 수 있으며, 마이크로미터 광학은 완비된 광학 결정체, 소자, 도금막을 일체화한 생산 설비와 경험을 가지고 있어 고품질의 게르마늄 평철 렌즈를 제공할 수 있다.광학 소자 제조업체로서 필요에 따라 다양한 모양의 규격의 광학 소자를 사용자 정의할 수 있습니다. 만약 질문이나 수요가 있으면 온라인 상담을 환영합니다.

맞춤형으로 만들 거야 온라인 컨설팅

가격
청구서
품질
화물 기간
물류
납품
교환품
사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	곡률 반지름(mm)
	필터링 재설정 76.2 50.8 38.1 25.4 12.7	필터링 재설정 F500 F150 F300 F75 F200 F100 F50.8 F25.4	필터링 재설정 3.5 4.7 2.5 4 2.4 2.8 2.2 2.3 2.1	필터링 재설정 3 3.1 2.5 2.6 2.0	필터링 재설정 1500 452.9 855.1 229.1 597.16 299.9 151.01 76.05
추가 매개변수+ 收回	76.2	F500	3.5	3	1500
Φ76.2mm，F500，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03H002 지름(mm)：76.2 초점 거리(mm)：F500 중심 두께(mm)：3.5 가장자리 두께(mm)：3 설계 파장(μm)：10.6 곡률 반지름(mm)：1500 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	76.2	F150	4.7	3.1	452.9
Φ76.2mm，F150，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03H001 지름(mm)：76.2 초점 거리(mm)：F150 중심 두께(mm)：4.7 가장자리 두께(mm)：3.1 설계 파장(μm)：10.6 곡률 반지름(mm)：452.9 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F300	2.5	2.5	855.1
Φ50.8mm，F300，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03F016 지름(mm)：50.8 초점 거리(mm)：F300 중심 두께(mm)：2.5 가장자리 두께(mm)：2.5 설계 파장(μm)：10.6 곡률 반지름(mm)：855.1 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F75	4	2.6	229.1
Φ50.8mm，F75，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03F012 지름(mm)：50.8 초점 거리(mm)：F75 중심 두께(mm)：4 가장자리 두께(mm)：2.6 설계 파장(μm)：10.6 곡률 반지름(mm)：229.1 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F150	2.4	2.0	452.9
Φ38.1mm，F150，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03F006 지름(mm)：38.1 초점 거리(mm)：F150 중심 두께(mm)：2.4 가장자리 두께(mm)：2.0 설계 파장(μm)：10.6 곡률 반지름(mm)：452.9 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F75	2.8	2.0	229.1
Φ38.1mm，F75，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03F003 지름(mm)：38.1 초점 거리(mm)：F75 중심 두께(mm)：2.8 가장자리 두께(mm)：2.0 설계 파장(μm)：10.6 곡률 반지름(mm)：229.1 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F200	2.2	2.0	597.16
Φ25.4mm，F200，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03E016 지름(mm)：25.4 초점 거리(mm)：F200 중심 두께(mm)：2.2 가장자리 두께(mm)：2.0 설계 파장(μm)：10.6 곡률 반지름(mm)：597.16 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F100	2.3	2.0	299.9
Φ25.4mm，F100，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03E013 지름(mm)：25.4 초점 거리(mm)：F100 중심 두께(mm)：2.3 가장자리 두께(mm)：2.0 설계 파장(μm)：10.6 곡률 반지름(mm)：299.9 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F50.8	2.1	2.0	151.01
Φ12.7mm，F50.8，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03C002 지름(mm)：12.7 초점 거리(mm)：F50.8 중심 두께(mm)：2.1 가장자리 두께(mm)：2.0 설계 파장(μm)：10.6 곡률 반지름(mm)：151.01 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F25.4	2.3	2.0	76.05
Φ12.7mm，F25.4，게르마늄 플랫 볼록 렌즈 제품 코드：PGe03C001 지름(mm)：12.7 초점 거리(mm)：F25.4 중심 두께(mm)：2.3 가장자리 두께(mm)：2.0 설계 파장(μm)：10.6 곡률 반지름(mm)：76.05 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：게르마늄 Power@632.8nm：/ Irregularity@632.8nm：λ/4 PV@632.8nm：/ 편심：<3′ 통광 구경：>90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	2-15μm
반사 손실 Reflection Loss	4.0028@10.6μm
흡수 계수 Absorption Coefficienet	1.3×10-3@3.8μm 3×10-2@10.6μm
구조 Structure	큐빅 크리스탈 시스템
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	5.33
융해점 Melting Point [℃]	936
열전도율 ThermalConductivity [W/(m×K)]	58.61 @ 293K
열팽창 계수 Thermal Expansion [10-6/K]	6.1 @ 298K
누씨경도 Knoop Hardness [kg/mm2]	780
비열 용량 Specific Heat Capacity [J/(kg×K)]	310
유전 상수 Dielectric Constant	16.6 @9.37 GHz
양씨 계량 Young's Modulus (E) [GPa]	102.7
전단 계수 Shear Modulus(G) [GPa]	67
부피 계량 Bulk modulus(K) [GPa]	77.2
포아송 계수 Poisson Coefficient	0.28
화학적 특성 Chemical Properties
용해도 Solubility / g/L	Inoluble
분자량 Molecular Weight / g/mol	72.61

게르 마늄 플랫 볼록 렌즈

기술 매개변수

재료 데이터

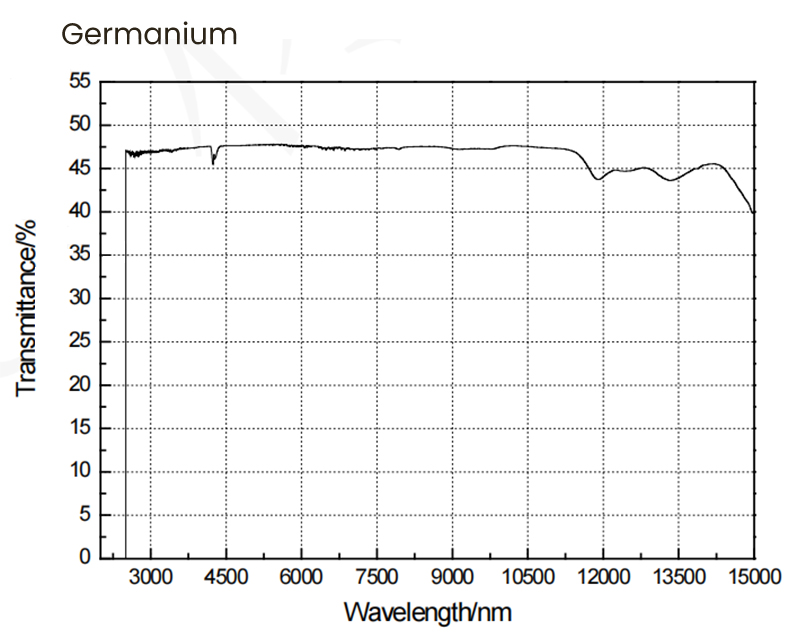

투과율
