불화 칼슘 플랫 볼록 렌즈

불화칼슘 플랫볼록렌즈는 비교적 넓은 투과 스펙트럼 범위(180nm-8.0μm), 고손상 임계값, 저형광성, 고균일성 등의 특징을 가지고 있다.물리적특성이 비교적 부드럽고 표면이 쉽게 긁히며 레이저의 정직에 흔히 응용되며 여러가지 광학소자의 기초로 되기도 한다.초점 거리가 양수이고 한 면은 평면이고 다른 한 면은 볼록한 면이 특징입니다.광선을 한 점에 초점을 맞출 수 있다.단색 광원에 자주 사용되는 조준과 초점은 입사광을 하나의 점으로 초점을 맞출 수 있다.또한 빔 성형, 빔의 정직, 확장 및 축소와 같은 다양한 응용에 종종 사용됩니다.도금 가능 MgF2, UV-AR, UV-VIS, VIS-EXT, VIS-NIR, NIR I, NIR II, Telecom-NIR, SWIR, SWIR, YAG-BBAR 등 필름계, UM OPTICS는 광학 결정체, 소자, 도금막을 일체화한 생산 설비와 경험을 갖추고 있어 고품질의 불화칼슘 평볼록렌즈를 제공할 수 있다.광학 소자 제조업체로서 필요에 따라 다양한 모양 규격의 광학 소자를 사용자 정의할 수도 있습니다.

맞춤형으로 만들 거야 온라인 컨설팅

가격
청구서
품질
화물 기간
물류
납품
교환품
사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	설계 파장(μm)	곡률 반지름(mm)	서피스 마무리
	필터링 재설정 76.2 50.8 38.1 25.4 12.7	필터링 재설정 F200 F150 F1000 F500 F300 F100 F250 F2000 F75 F25 F80 F50 F40 F30 F25.4 F20	필터링 재설정 12.7 16.6 3.7 4.5 5.5 6.8 8.2 11.2 3.8 4.3 5 2.1 2.2 2.6 2.7 2.5 3.2 3	필터링 재설정 3 2 1.5 0.89	필터링 재설정 5 0.588 2.94	필터링 재설정 79.98 59.98 433.8 216.9 130.2 86.8 65.1 43.4 100 39.99 799.8 209.1 104.57 83.65 31.4 29.99 10 34.7 21.7 17.4 13.0 10.622 8.7	필터링 재설정 60-40 40-20
추가 매개변수+ 收回	76.2	F200	12.7	3	5	79.98	60-40
Φ76.2mm，F200，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03H002 지름(mm)：76.2 초점 거리(mm)：F200 중심 두께(mm)：12.7 가장자리 두께(mm)：3 설계 파장(μm)：5 곡률 반지름(mm)：79.98 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	76.2	F150	16.6	3	5	59.98	60-40
Φ76.2mm，F150，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03H001 지름(mm)：76.2 초점 거리(mm)：F150 중심 두께(mm)：16.6 가장자리 두께(mm)：3 설계 파장(μm)：5 곡률 반지름(mm)：59.98 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F1000	3.7	3	0.588	433.8	40-20
Φ50.8mm，F1000，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F031 지름(mm)：50.8 초점 거리(mm)：F1000 중심 두께(mm)：3.7 가장자리 두께(mm)：3 설계 파장(μm)：0.588 곡률 반지름(mm)：433.8 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F500	4.5	3	0.588	216.9	40-20
Φ50.8mm，F500，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F030 지름(mm)：50.8 초점 거리(mm)：F500 중심 두께(mm)：4.5 가장자리 두께(mm)：3 설계 파장(μm)：0.588 곡률 반지름(mm)：216.9 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F300	5.5	3	0.588	130.2	40-20
Φ50.8mm，F300，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F029 지름(mm)：50.8 초점 거리(mm)：F300 중심 두께(mm)：5.5 가장자리 두께(mm)：3 설계 파장(μm)：0.588 곡률 반지름(mm)：130.2 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F200	6.8	3	0.588	86.8	40-20
Φ50.8mm，F200，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F028 지름(mm)：50.8 초점 거리(mm)：F200 중심 두께(mm)：6.8 가장자리 두께(mm)：3 설계 파장(μm)：0.588 곡률 반지름(mm)：86.8 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F150	8.2	3	0.588	65.1	40-20
Φ50.8mm，F150，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F027 지름(mm)：50.8 초점 거리(mm)：F150 중심 두께(mm)：8.2 가장자리 두께(mm)：3 설계 파장(μm)：0.588 곡률 반지름(mm)：65.1 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	50.8	F100	11.2	3	0.588	43.4	40-20
Φ50.8mm，F100，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F026 지름(mm)：50.8 초점 거리(mm)：F100 중심 두께(mm)：11.2 가장자리 두께(mm)：3 설계 파장(μm)：0.588 곡률 반지름(mm)：43.4 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：3/2λ Irregularity@632.8nm：λ/2 PV@632.8nm：/ 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F250	3.8	2	5	100	60-40
Φ38.1mm，F250，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F013 지름(mm)：38.1 초점 거리(mm)：F250 중심 두께(mm)：3.8 가장자리 두께(mm)：2 설계 파장(μm)：5 곡률 반지름(mm)：100 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	38.1	F200	4.3	2	5	79.98	60-40
Φ38.1mm，F200，불화 칼슘 플랫 볼록 렌즈 제품 코드：PCa03F012 지름(mm)：38.1 초점 거리(mm)：F200 중심 두께(mm)：4.3 가장자리 두께(mm)：2 설계 파장(μm)：5 곡률 반지름(mm)：79.98 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：불화칼슘 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	0.13-10μm
투과율 Transmittance	>94%@193nm-7.87μm
굴절률 Refractive Index	1.4288@2.5μm 1.39908@5μm
반사 손실 Reflection Loss	5.4%@5μm(두 개의 표면)
흡수 계수 Absorption Coefficienet	7.8×10-4@2.7μm
구조 Structure	큐빅 크리스탈 시스템
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	3.18
융해점 Melting Point [℃]	1420
열전도율 ThermalConductivity [W/(m×K)]	9.71 @ 293K
열팽창 계수 Thermal Expansion [10-6/K]	18.5 @ 273K
누씨경도 Knoop Hardness [kg/mm2]	158.3
비열 용량 Specific Heat Capacity [J/(kg×K)]	854
유전 상수 Dielectric Constant	6.76 @ 1 MHz
양씨 계량 Young's Modulus (E) [GPa]	75.8
전단 계수 Shear Modulus(G) [GPa]	33.77
부피 계량 Bulk modulus(K) [GPa]	82.71
포아송 계수 Poisson Coefficient	0.26
화학적 특성 Chemical Properties
용해도 Solubility / g/L	0.016g @ 20℃
분자량 Molecular Weight / g/mol	78.0748

불화 칼슘 플랫 볼록 렌즈

기술 매개변수

재료 데이터

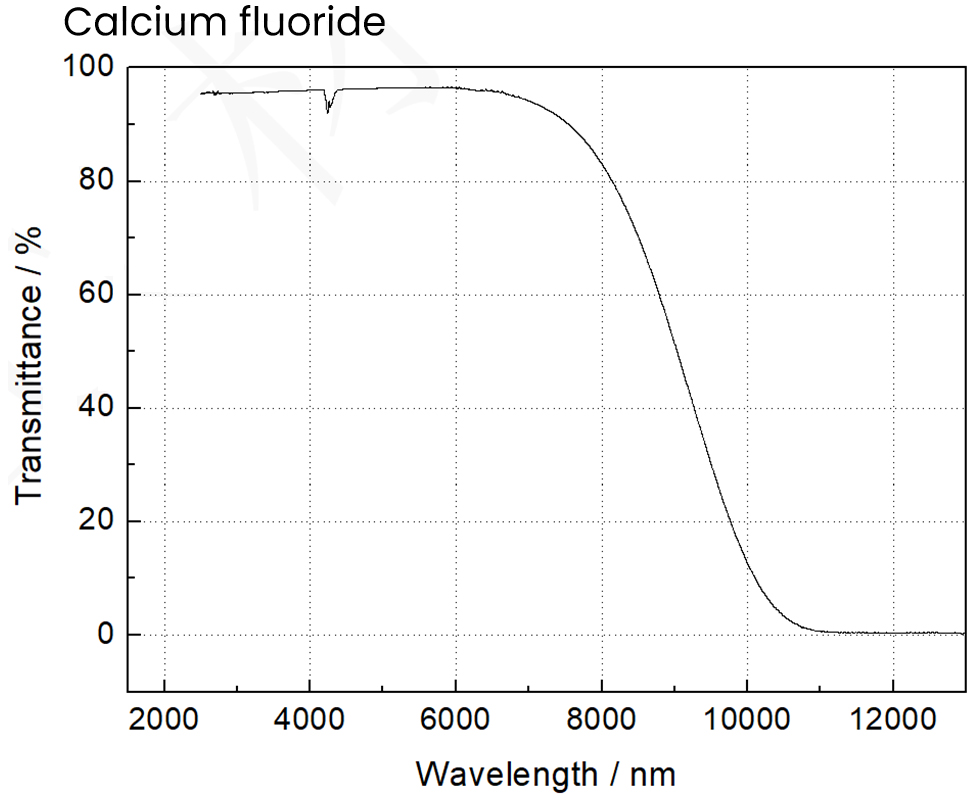

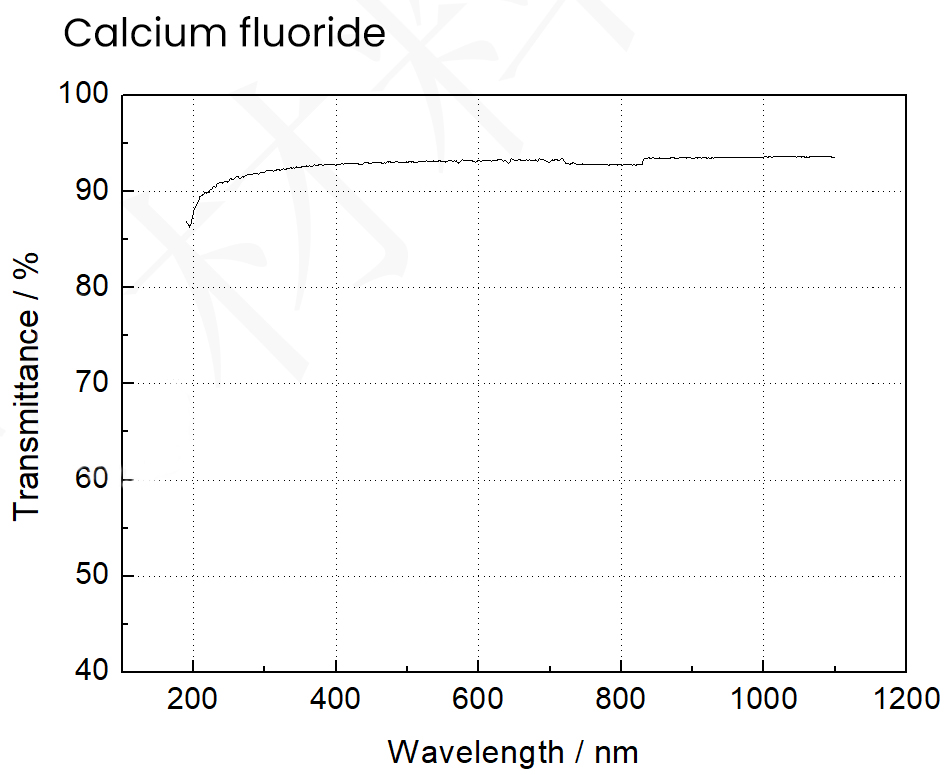

투과율
