규소 플랫 볼록 렌즈

실리콘 플랫 볼록 렌즈는 빔 확장, 이미징, 빔 정직, 초점 정직, 빔 정직점 광원 등의 용도로 사용되는 정렌즈입니다.플랫 볼록 렌즈는 한 면의 볼록 면 한 면의 평면으로 양의 초점 거리를 가지고 있으며, 일반적으로 빔을 축소하거나 초점 거리를 줄이거나 이미지를 확대하는 등 관련 응용에 사용된다.마이크로미터 광학은 직경 2-300mm, 두께 0.12-60mm(정밀도 20-10, 1/10L@633nm) 의 실리콘 플랫 볼록 렌즈, 접착제 광택, 고속 광택, 링 광택 및 CNC 광택 4 대 공정, ZYGO, AFM, 반사 및 투사 편심기, 15 초 각도 측정기, 자외선 접착 정심 시스템, 비접촉식 레이저 두께 측정기, 2D 이미징 및 구경기를 보유하여 데이터의 정확성을 보장합니다.MgF2, UV-AR, UV-VIS, VIS-EXT, VIS-NIR, NIR I, NIR II, Telecom-NIR, SWIR, SWIR, YAG-BBAR 등 필름을 도금할 수 있으며 광학 소자 업체로서 수요에 따라 다양한 모양 규격의 광학 소자를 맞춤형으로 제작할 수 있습니다.

맞춤형으로 만들 거야 온라인 컨설팅

가격
청구서
품질
화물 기간
물류
납품
교환품
사용자 정의

구체적인 제품 가격은 온라인 메시지나 메일박스에서 얻을 수 있으며, 당신에게 만족스러운 가격을 보장합니다.

제품은 입고하기 전에 여러 차례 검사를 거쳐 품질이 보장되니 안심하고 사용하시기 바랍니다.

현물 제품, 48시간 이내 발송.비현물 또는 맞춤형 제품은 문의주세요.

글로벌 브랜드 물류 회사, 짧은 시간에 물건을 받을 수 있습니다.

제품을 수령할 때 먼저 제품 포장함의 완전성을 확보하고 외관에 심각한 손상이 있으면 귀하의 권익을 보장하기 위해 수령을 거절하고 저희에게 연락하십시오. 저희는 가능한 한 빨리 귀하를 위해 처리하겠습니다.

광학 제품은 특수 용품에 속하며, 만약 제품 자체의 품질 문제가 아니라면 교환하지 않는다;

사용자 정의 또는 대량 주문이 필요하시면 온라인으로 연락 주시면 할인된 가격을 드리겠습니다.

	지름(mm)	초점 거리(mm)	중심 두께(mm)	가장자리 두께(mm)	설계 파장(μm)	곡률 반지름(mm)	서피스 마무리
	필터링 재설정 25.4 12.7	필터링 재설정 F500 F200 F150 F100 F75 F50 F40 F20 F15	필터링 재설정 2.10 4 2.20 2.30 2.40 2.60	필터링 재설정 2 3.8 3.7 3.6 3.3	필터링 재설정 4	필터링 재설정 1212.65 485.06 363.80 242.53 181.90 121.27 483.10 363.54 242.42 97.01 48.51 36.38	필터링 재설정 40-20 60-40
추가 매개변수+ 收回	25.4	F500	2.10	2	4	1212.65	40-20
Φ25.4mm，F500，규소 플랫 볼록 렌즈 제품 코드：PSi03E018 지름(mm)：25.4 초점 거리(mm)：F500 중심 두께(mm)：2.10 가장자리 두께(mm)：2 설계 파장(μm)：4 곡률 반지름(mm)：1212.65 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F200	4	3.8	4	485.06	40-20
Φ25.4mm，F200，규소 플랫 볼록 렌즈 제품 코드：PSi03E017 지름(mm)：25.4 초점 거리(mm)：F200 중심 두께(mm)：4 가장자리 두께(mm)：3.8 설계 파장(μm)：4 곡률 반지름(mm)：485.06 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F150	4	3.8	4	363.80	40-20
Φ25.4mm，F150，규소 플랫 볼록 렌즈 제품 코드：PSi03E016 지름(mm)：25.4 초점 거리(mm)：F150 중심 두께(mm)：4 가장자리 두께(mm)：3.8 설계 파장(μm)：4 곡률 반지름(mm)：363.80 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F100	4	3.7	4	242.53	40-20
Φ25.4mm，F100，규소 플랫 볼록 렌즈 제품 코드：PSi03E015 지름(mm)：25.4 초점 거리(mm)：F100 중심 두께(mm)：4 가장자리 두께(mm)：3.7 설계 파장(μm)：4 곡률 반지름(mm)：242.53 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F75	4	3.6	4	181.90	40-20
Φ25.4mm，F75，규소 플랫 볼록 렌즈 제품 코드：PSi03E014 지름(mm)：25.4 초점 거리(mm)：F75 중심 두께(mm)：4 가장자리 두께(mm)：3.6 설계 파장(μm)：4 곡률 반지름(mm)：181.90 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F50	4	3.3	4	121.27	40-20
Φ25.4mm，F50，규소 플랫 볼록 렌즈 제품 코드：PSi03E013 지름(mm)：25.4 초점 거리(mm)：F50 중심 두께(mm)：4 가장자리 두께(mm)：3.3 설계 파장(μm)：4 곡률 반지름(mm)：121.27 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F200	2.10	2	4	483.10	60-40
Φ25.4mm，F200，규소 플랫 볼록 렌즈 제품 코드：PSi03E012 지름(mm)：25.4 초점 거리(mm)：F200 중심 두께(mm)：2.10 가장자리 두께(mm)：2 설계 파장(μm)：4 곡률 반지름(mm)：483.10 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F150	2.20	2	4	363.54	60-40
Φ25.4mm，F150，규소 플랫 볼록 렌즈 제품 코드：PSi03E011 지름(mm)：25.4 초점 거리(mm)：F150 중심 두께(mm)：2.20 가장자리 두께(mm)：2 설계 파장(μm)：4 곡률 반지름(mm)：363.54 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	25.4	F100	2.30	2	4	242.42	60-40
Φ25.4mm，F100，규소 플랫 볼록 렌즈 제품 코드：PSi03E010 지름(mm)：25.4 초점 거리(mm)：F100 중심 두께(mm)：2.30 가장자리 두께(mm)：2 설계 파장(μm)：4 곡률 반지름(mm)：242.42 서피스 마무리：60-40 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：λ PV@632.8nm：/ 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수
추가 매개변수+ 收回	12.7	F40	2.20	2	4	97.01	40-20
Φ12.7mm，F40，규소 플랫 볼록 렌즈 제품 코드：PSi03C003 지름(mm)：12.7 초점 거리(mm)：F40 중심 두께(mm)：2.20 가장자리 두께(mm)：2 설계 파장(μm)：4 곡률 반지름(mm)：97.01 서피스 마무리：40-20 지름 공차(mm)：+0.0/-0.1 두께 공차(mm)：±0.1 기지 재료：규소 Power@632.8nm：/ Irregularity@632.8nm：/ PV@632.8nm：λ/4 편심：<3′ 통광 구경：90% 광학 도금막：미도금막 REACH보고서：표준 준수 ROHS보고서：표준 준수

재료 데이터시트 Material Data
광학적 특성 Optical Properties
범위를 통해 Transmission Range	1.2-15μm
굴절률 Refractive Index	3.41776%@10μm
반사 손실 Reflection Loss	46.1%@10μm
구조 Structure	Single crystal,synthetic
해리 표면 Cleavage Planes	<111>
물리적 특성 Physical Properties
밀도 Density[g/cm3]	2.33
융해점 Melting Point [℃]	1414
열전도율 ThermalConductivity [W/(m×K)]	163 @ 313K
열팽창 계수 Thermal Expansion [10-6/K]	2.6 @ 293K
누씨경도 Knoop Hardness [kg/mm2]	1100
비열 용량 Specific Heat Capacity [J/(kg×K)]	712.8
유전 상수 Dielectric Constant	13 @f= 9.37GHz
양씨 계량 Young's Modulus (E) [GPa]	130.91
전단 계수 Shear Modulus(G) [GPa]	79.92
부피 계량 Bulk modulus(K) [GPa]	101.97
포아송 계수 Poisson Coefficient	0.266
화학적 특성 Chemical Properties
용해도 Solubility / g/L	None
분자량 Molecular Weight / g/mol	28.09

규소 플랫 볼록 렌즈

기술 매개변수

재료 데이터

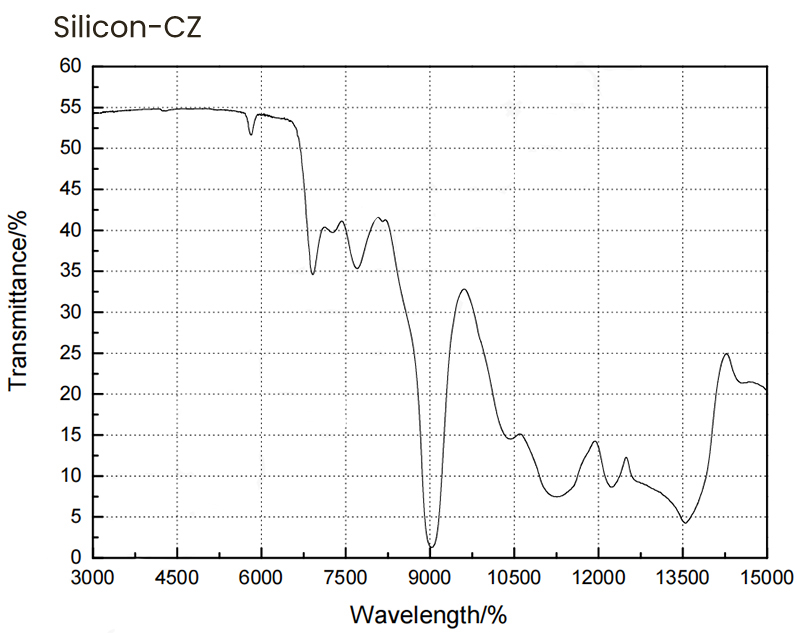

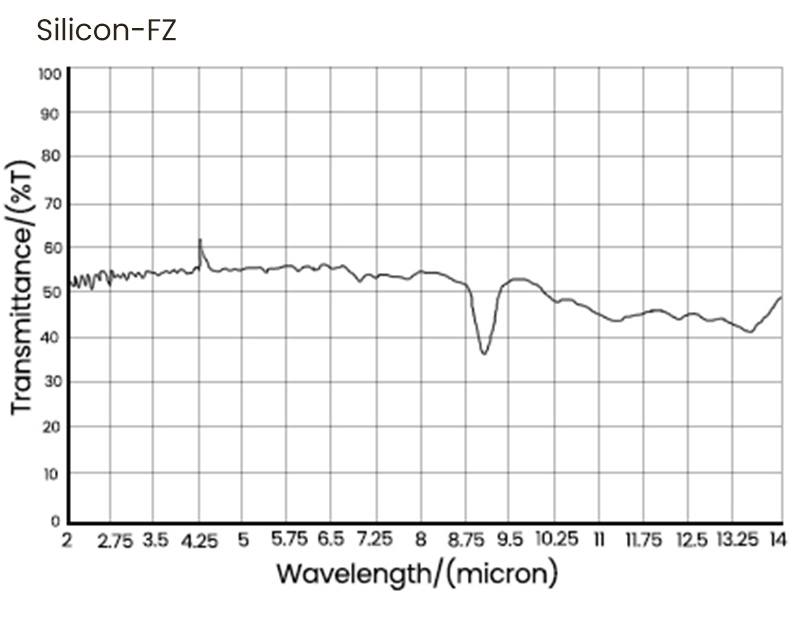

투과율
